Колесные диски Поло седан

  • 11050 Просмотров
На автомобили Volkswagen Polo седан устанавливают три варианта колесных дисков в зависимости от комплектации: на комплектацию Trendline - сталвные штампованные диски 5Jx 14, закрытые декоративными колпаками: на комплектацию Comfortline - сталвные штампованные диски 5.5J х15 (также закрытые декоративными колпаками) или легкосплавные 6Jx15 (по заказу); на комплектацию Highline - легкосплавные диски 6Jx15. Обод колеса легкосплавных колесных дисков, на который устанавливают шину, и собственно диск объединены в единую деталь.

Колесные диски Поло седан


Маркировка колесных дисков. На рисунке показаны параметры колесных дисков, которые даны в их маркировке. Например, маркировка колесного диска 6Jx15 Н2 ЕТ40 расшифровывается следующим образом:

6    - ширина профиля обода в дюймах;

J - форма бортовой закраины обода (J-об-разная);

15 - диаметр обода в дюймах;

Н2 - глубокий обод с колвцевыми поясками на посадочных полках (хампы на обеих посадочных полках обода);

ЕТ40 - вылет диска, равный 40 мм.

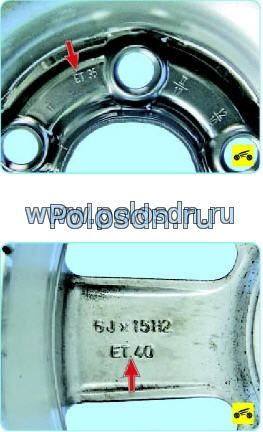

На автомобиль Volkswagen Polo седан устанавливают стальные диски с вылетом колеса ЕТ, равным 35 мм...

Колесные диски Поло седан


...или легкосплавные диски с вылетом ЕТ, равным 40 мм (обозначение нанесено на лицевую сторону сталвного диска или на внутреннюю сторону легкосплавного).

Проверка радиального и бокового биения диска. Закрепите диск без шины на оси балансировочного устройства. Установите измерительный наконечник стрелочного индикатора сначала на радиалвную, а затем на боковую внутреннюю поверхность диска, на которые опирается борт шины

Руками медленно проворачивайте диск балансировочного устройства, одновременно снимая показания индикатора. При этом не учитывайте отклонения стрелки индикатора от местных выступов или углублений на диске.

Если максимальное биение больше указанного значения, замените диск.

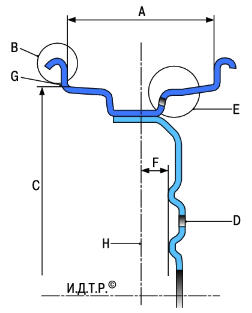

Параметры колесных дисков: А - ширина профиля обода (в дюймах); В - форма бортовой закраины обода; С - диаметр обода (в дюймах); D - количество отверстий под болты крепления колеса; Е - профиль борта покрышки; F - вылет ЕТ (в мм); G - точка, в которой измеряется максимальное биение диска; Н - плоскость симметрии обода диска
