Панель приборов Поло седан

  • 11595 Просмотров
Панель приборов Поло седан

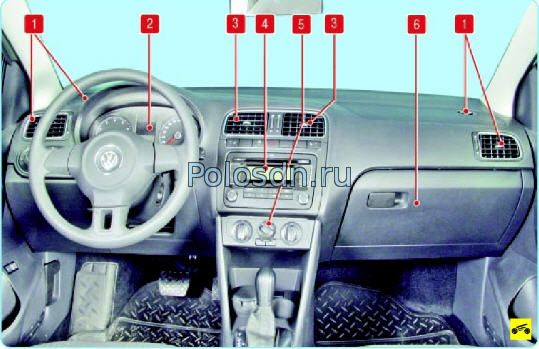

Панель приборов Поло седан: 1 - боковые сопла системы отопления, вентиляции и кондиционирования воздуха 2 - комбинация приборов; 3 - центральное сопло системы отопления, вентиляции и кондиционирования воздуха; 4 - головное устройство аудиосистемы; 5 - блок управления системой отопления, вентиляции и кондиционирования воздуха; 6 - вещевой ящик


На Поло Седан устанавливают панель приборов разборной конструкции, состоящую из собственно декоративной панели и каркаса.

Декоративная панель представляет собой формованную пластмассовую деталь, прикрепленную винтами к каркасу. С помощью съемных элементов к декоративной панели прикреплены контрольные приборы, органы управления автомобилем и системой отопления, вентиляции и кондиционирования воздуха, накладки, закрывающие узлы, расположенные под панелью приборов, органов управления; сопла системы отопления и кондиционирования, вещевой ящик.



Снимаем вещевой ящик Поло Седан




Вам потребуются: ключ TORX Т20, отвертка с плоским лезвием

1. Откройте вещевой ящик.

2. Выверните три винта крепления вещевого ящика к панели приборов

СНЯТИЕ И УСТАНОВКА ВЕЩЕВОГО ЯЩИКА


3. Подденьте отверткой боковую накладку панели приборов, возьмитесь за ее край и, преодолевая сопротивление пластмассовых
фиксаторов, снимите накладку.

4. Отогните правый край вещевого ящика...


5. ...и снимите его.

6.    При необходимости снимите шумоизоляционную шторку.


7.    Для того чтобы снять крышку вещевого ящика, сожмите свободные концы осей петель крышки...


8. ...и извлеките оси из петель.

9.    Извлеките наконечники ограничителей открывания крышки из прорезей в корпусе вещевого ящика.

10. Снимите крышку вещевого ящика.

Осмотрите оси петель крышки вещевого ящика, поврежденные оси замените новыми.

11.    Установите вещевой ящик в порядке, обратном снятию.
