Передняя подвеска Поло седан, проверка, неисправности

  • 22538 Просмотров

Передняя подвеска независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками 4 (, витыми цилиндрическими пружинами, поперечными рычагами 7, стабилизатором 8 поперечной устойчивости торсионного типа.

Основные элементы передней подвески -телескопические амортизаторные стойки 4, совмещающие функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова.

На амортизаторных стойках собраны витые цилиндрические пружины, буфера сжатия с защитными кожухами и верхние опоры с упорными подшипниками. Через верхнюю опору передается нагрузка на кузов автомобиля. Амортизаторная стойка соединена с рычагом 7 подвески через поворотный кулак 5 шаровой опорой 6.

Передняя подвеска Поло седан

Передняя подвеска Поло седан: 1 - поперечина передней подвески; 2 - передний шарнир (сайлентблок) рычага; 3 - стойка стабилизатора поперечной устойчивости; 4 - амортизаторная стойка; 5 - поворотный кулак; 6 - шаровая опора; 7 - рычаг передней подвески; 8 - штанга стабилизатора поперечной устойчивости; 9 - задний шарнир (сайлентблок) рычага



Стабилизатор поперечной устойчивости 8 соединен с поперечиной передней подвески автомобиля двумя скобами через резиновые подушки, а с амортизаторными стойками 4 -стойками 3.

Рычаги 7 передней подвески прикреплены к поперечине 1 через передние и задние шарниры (сайлентблоки) 2 и 9. Ступицы передних колес установлены на нерегулируемых двухрядных радиально-упорных шариковых подшипниках.



Проверка подвески Поло седан


Вам потребуются: ключ «на 21», ключ-шестигранник «на 7», монтажная лопатка.

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески. на чехлах не должно быть механических повреждений.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шарниров подвески, состояние (осадку) верхних опор амортизаторных стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

Расположение элементов передней подвески на автомобиле показано на рис. 7.1.

На резиновых деталях подвески не допускаются:

-    признаки старения резины;

-    механические повреждения.

На резинометаллических шарнирах не допускаются:

-    признаки старения, трещины, одностороннее выпучивание резинового массива;

-    отрыв резинового массива от арматуры. Неисправные детали замените.

Особое внимание обратите на механические повреждения (деформации, трещины и пр.) элементов подвески, особенно рычагов.
1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровую опору.
2. Проверьте шаровые опоры на наличие люфтов. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак. Если есть люфт шарового пальца, замените шаровую опору.

Проверка подвески Поло седан

3. Проверьте с помощью монтажной лопатки состояние передних А и задних Б шарниров рычагов передней подвески. Упираясь монтажной лопаткой в поперечину, попытайтесь покачать рычаг подвески. Если есть люфты в заднем или переднем шарнире, замените

4. Проверьте состояние чехлов верхнего и нижнего шарниров стоек стабилизатора поперечной устойчивости.
5. Проверьте шарниры стоек стабилизатора на наличие люфтов.
6. Покачивая рукой штангу стабилизатора поперечной устойчивости, проверьте состояние подушек ее крепления к поперечине. При наличии стуков замените подушки.

Проверка подвески Поло седан


7. Проверьте состояние защитного чехла амортизаторной стойки.
8. Проверьте затяжку гайки штока амортизаторной стойки.

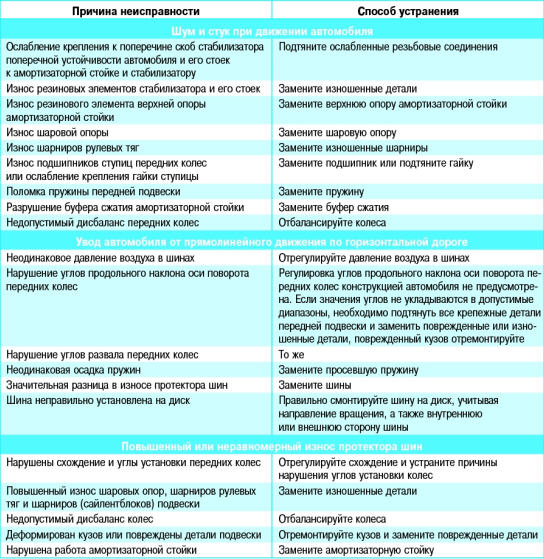

Передняя подвеска Поло седан неисправности
