Подогреватель Северс на Поло седан

  • 14644 Просмотра

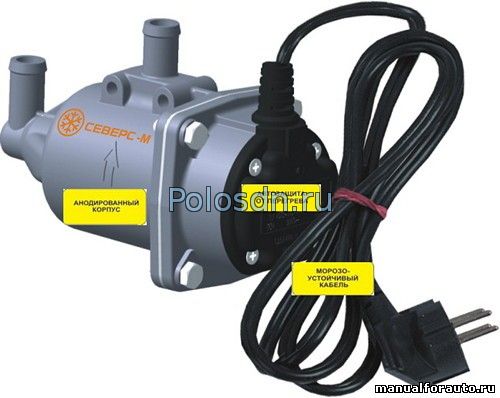

Подогреватель Северс Предназначен для предпускового подогрева двигателей внутреннего сгорания транспортных средств и агрегатов, имеющих жидкостную систему охлаждения. Подогреватель подходит как для легковых, так и для грузовых автомобилей отечественного и импортного производства.


Принцип работы: встраивается в систему охлаждения двигателя, питание от электрической сети 220В. Охлаждающая жидкость (тосол) нагревается, и расширяясь, вытесняет более холодную, обеспечивая направленную циркуляцию жидкости через электроподогреватель и рубашку охлаждения двигателя.

Северс на Поло седан

Основные технические характеристики и особенности конструкции

Подогреватель Северс Мощность 1.5 кВт
Номинальное напряжение 220В
Род тока – переменный
Частота тока 50 Гц



Для облегчения процесса установки подогревателей практически для каждого автомобиля разработаны специальные монтажные комплекты (наборы штуцеров, хомутов, шлангов, рукавов и др.).

Монтажный комплект Volkswagen № 1102 Volkswagen Polo, 2010 г.в., дв. CFN (1,6 л.), МКПП


МОНТАЖ ПОДОГРЕВАТЕЛЯ Северс М

№ п.п.



Операция



УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ

1

Подготовка общая

Приготовить: инструмент – ключи гаечные; отвёртку (для затяжки хомутов); нож (для резки шланга); охлаждающую жидкость (ОЖ) в количестве 1 литра; емкость для слива ОЖ.

2

Подготовка подогревателя к монтажу

Нарезать рукав резиновый отрезками длиной: входной рукав L1 = 280 мм; остаток выходной рукав L2 = 420 мм.

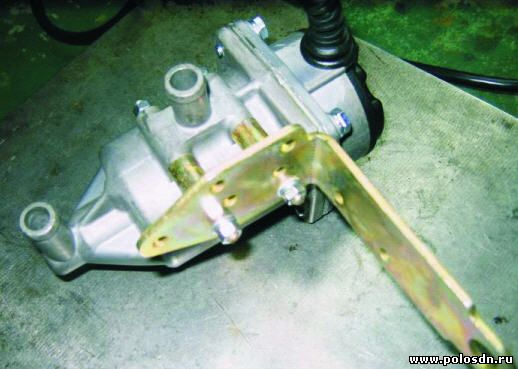

Закрепить кронштейн на подогревателе шпильками при помощи шайб и гаек (см. приложение ПРМ-1102, рис. 1).
Надеть рукава на соответствующие патрубки подогревателя и закрепить соединения хомутами.

3

Подготовка автомобиля

Слить ОЖ.
Снять воздуховод.

4

Монтаж подогревателя

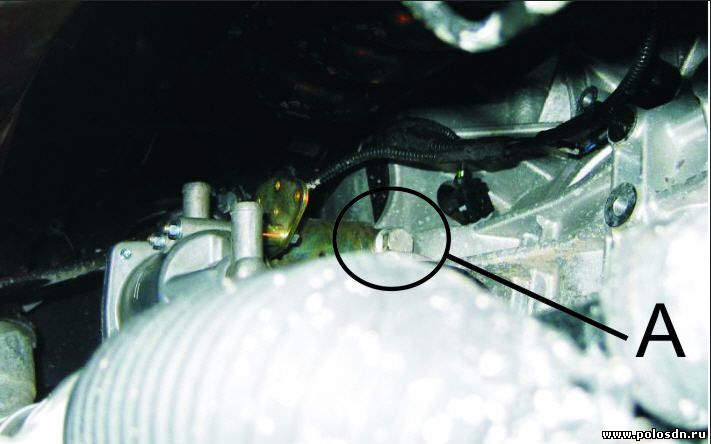

Кронштейн с подогревателем закрепить над приводом правого колеса, с помощью крепежного болта поз. А коробки передач (рис. 2).

5

Монтаж
тройника 14х14

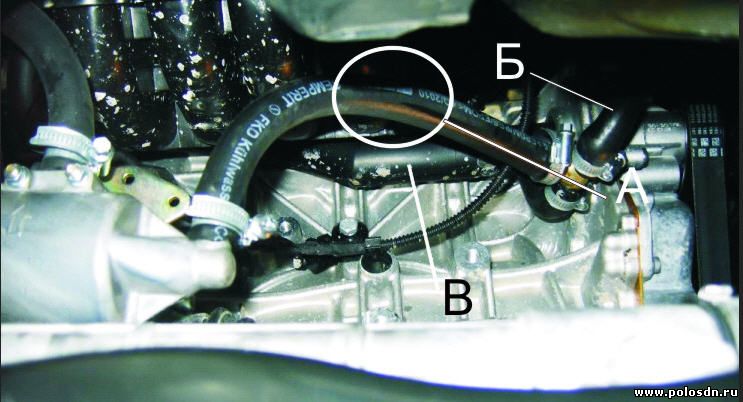

Разрезать шланг поз. Б (ВНИМАНИЕ! Возможно вытекание остатков ОЖ), соединяющий расширительный бачек и трубу помпы поз. В, в разрез вставить тройник 14х14, закрепить хомутами S16-27. Отвод направить в сторону подогревателя (рис. 3).

6

Монтаж
тройника 20х14

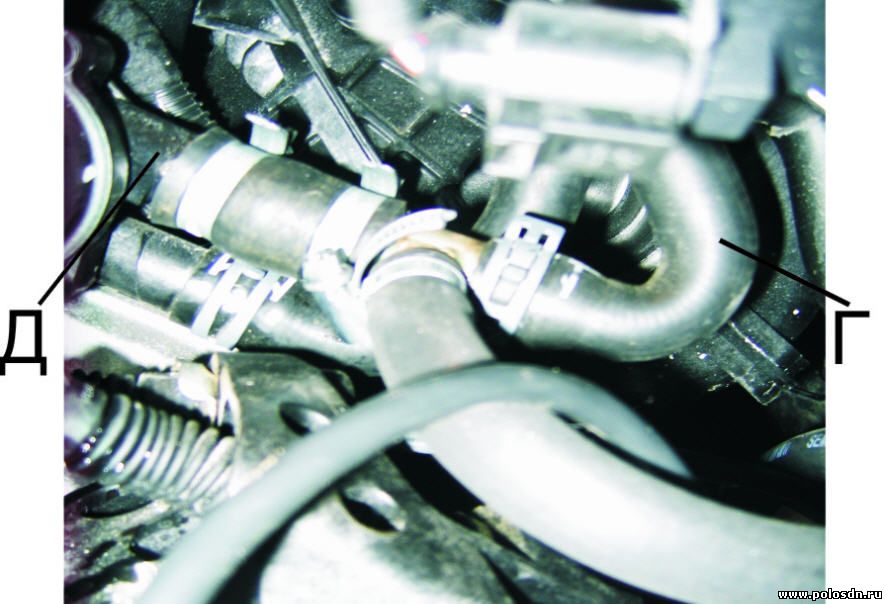

Отсоединить отвод печки поз. Г. На магистраль подачи жидкости в печку поз. Д монтировать рукав D20 с тройником 20х14, закрепить хомутами S20-32. Присоединить отвод печки поз. Г к тройнику 20х14, закрепить штатным хомутом.

7

Соединение подогревателя с системой охлаждения

Входной рукав надеть на отвод тройника 14х14 и закрепить соединение хомутами S16-27 (рис. 3).
Выходной рукав проложить по направлению к тройнику 20х14, перед этим вставить пружину в верхнюю часть рукава. Надеть рукав на тройник 20х14, закрепив хомутом
S16-27. Установить гофрированную трубу на выходном рукаве с помощью крепежных ремешков в месте возможного контакта с корпусом автомобиля. Заполнить систему охлаждения.

8

Фиксация сетевого провода

Сетевой провод следует проложить и зафиксировать крепежными ремешками для обеспечения его сохранности от механических повреждений, а также исключения возможного контакта с подвижными и нагревающимися частями двигателя.

9

Заключительная операция

Проверить соединения на наличие подтекания ОЖ, при наличии устранить.
Установить воздушный фильтр.
Запустить двигатель на 3-5 минут, и после остановки двигателя долить ОЖ до необходимого уровня.

10

Проверка работы подогревателя

Включить подогреватель в сеть 220 В (через несколько секунд будет слышен шум нагревающейся ОЖ), проверить нагревание выходного рукава.
Через 3-5 минут выключить подогреватель.




Рис 1




Рис 2




Рис 3

Подогреватель Северс на Поло седан, Подогреватель Северс,Поло седан, Подогреватель, Северс

Рис 4
