Противотуманные фары Поло седан, Установка ПТФ Поло седан

Противотуманные фары Поло седан



Противотуманные фары


Противотуманные фары Hella

1N0 271 289-031 (л.), 1N0 271 289-041 (п.) (Без линз, в комплекте с лампочками HB4)
1N0 270 596-051 (л.), 1N0 270 596-061 (п.) (С линзами, в комплекте с лампочками H11)



Противотуманные фары Поло седан


Противотуманные фары DEPO

Фара противотуманная Левая Поло седан

Фара противотуманная Правая Поло седан


441-2025L-E (л.), 441-2025R-E (п.) (С линзами, БЕЗ лампочек H11)
441-2039L-E (л.), 441-2039R-E (п.) (Без линз, БЕЗ лампочек HB4)

OSRAM лампа\ (H11) 55W 12V PGJ19-2 галогенная стандарт
NARVA лампа\ (H11) 55W 12V PGJ19-2 галогенная Long Life
VALEO лампа\ (H11) 12V 55W PGJ19-2 галогенная увеличенный срок службы Life x2

Накладки на бампер Поло седан с хромированными вставками

Заглушка правая под ПТФ Поло Седан

Заглушка левая под ПТФ Поло Седан


6RU.853.665B правая, 6RU.853.666B левая



заглушки птф Поло седан

Монтажный комплект проводов

включающий в себя: разъемы к ПТФ (либо HB4, либо H11 в зависимости от цоколя лампочки), предохранитель, реле, клема к кнопке, клема к "+", клема к "-".



провода ПТФ Поло седан
Крепёж

Крепеж ПТФ Поло седан

Саморез 4,2х16(19) с пресшайбой (для крепления ПТФ), хомуты-стяжки пластиковые (для закрепления проводов)



Варианты подключения противотуманных фар Поло седан


1 вариант подключения противотуманных фар Поло седан

Приобрести и заменить переключатель света фар


6Q0 941 531 N произв.: VAG
6R0 941 531 G произв.: VAG
V10-73-0194 произв.: Vemo
941310004 произв.: Jp Group
109 928 755 произв.: Hans Pries

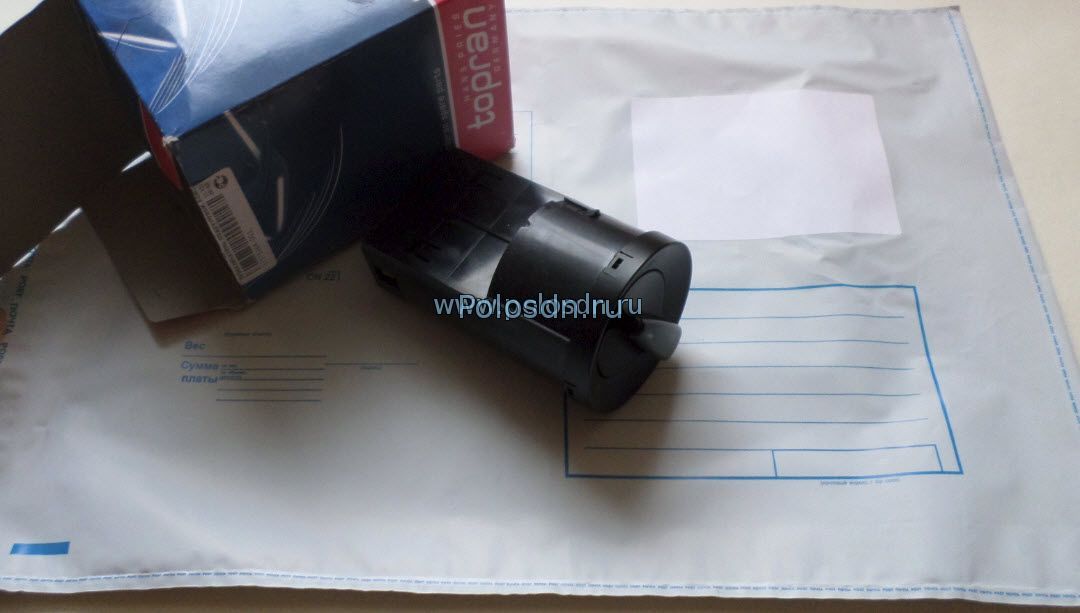

Переключатель света для ПТФ Поло седан
Переключатель света для ПТФ Поло седан

Подключение ПТФ Поло седан

Для включения передних ПТФ используется контакт №8 (второй справа в нижнем ряду)
Данный переключатель позволяет включить ПТФ совместно с габаритами, не включая ближнего света.


2 вариант подключения противотуманных фар Поло седан


Запараллелить включение передних ПТФ с: задней ПТФ, габаритами, ближним светом.

Использовать соединитель проводов.


соединитель проводов

3 вариант подключения противотуманных фар Поло седан

Установить отдельную кнопку включения ПТФ

1. врезать любой тумблерок либо кнопку в любое удобное место на панели

2. установить стандартную кнопку в центральной консоли


кнопка в консоль Поло Седан

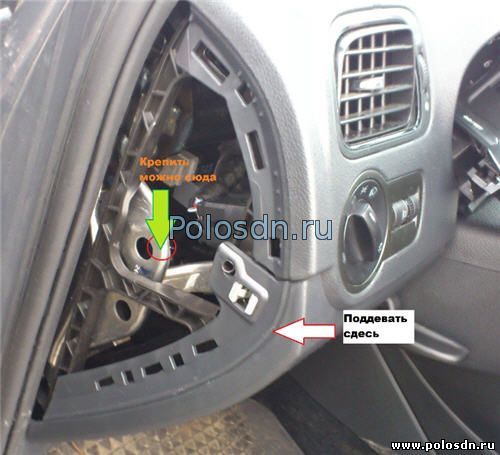

Схема снятия передней консоли Поло Седан
Кнопка включения обогрева заднего стекла 6R0 959 621 с индикатором

4 вариант подключения противотуманных фар Поло седан

нужен переключатель от Highline

1. В положении переключателя "0" и при заглушенном двигателе Противотуманные фары не горят.

2. В положении переключателя "0" и при заведенном двигателе горят только Противотуманные фары (габаритное освещение выключено).

3. В положении переключателя "габариты" Противотуманные фары гаснут.

4. В положении переключателя "габариты + передние ПТФ" Противотуманные фары загораются совместно с габаритами.

Если использовать реле, то для данной логики понадобиться два реле.

Так же можно организовать "скандинавский свет" - задействовав сигнал от концевика ручного тормоза.

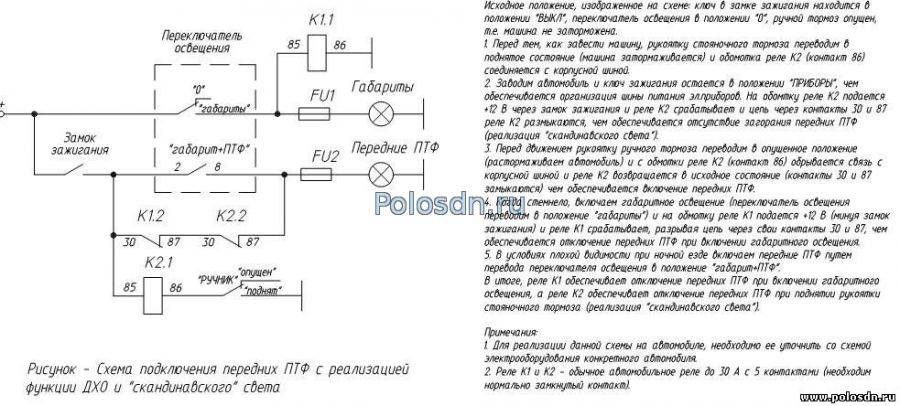

Ниже эскиз схемки с пояснением работы.


пояснение работы ПТФ Поло седан
