Регулировка фаз ГРМ Поло Седан

  • 10160 Просмотров

Если при установке поршня 1-го цилиндра в положение ВМТ выяснилось, что необходимо отрегулировать фазы газораспределительного механизма, выполните следующее.

Вам потребуются: ключ «на 21», ключ TORX Т20, торцовые головки «на 16», «на 24», ключ-шестигранник «на 5», специальный шаблон, свечной ключ стрелочный индикатор с удлинителем и стопор для фиксации шкива

Если у вас нет специального шаблона, работы, связанные с регулировкой фаз газораспределения, рекомендуем проводить на станции технического обслуживания, располагающей необходимым оборудованием.

Регулировка фаз ГРМ Поло Седан



1.    Установите автомобиль на подъемник или смотровую канаву.

2.    Снимите брызговик двигателя

3.    Отсоедините провод от клеммы минус аккумуляторной батареи.

4.    Снимите воздухозаборник

5.    Снимите катушку зажигания 1-го цилиндра

6.    Выверните свечу зажигания 1-го цилиндра

7.    Снимите крышку цепи привода газораспределительного механизма

8.    Установите поршень 1-го цилиндра в положение ВМТ такта сжатия



Регулировка фаз ГРМ Поло Седан

9.    Отожмите натяжитель цепи и зафиксируйте его, вставив в отверстие штифт.

10.    Установите шкив коленчатого вала и затяните болт его крепления.

11.    Удерживая от проворачивания стопором 6 звездочку, выверните болты 2 и 4 крепления звездочек соответственно 1 и 5, затем снимите звездочки.

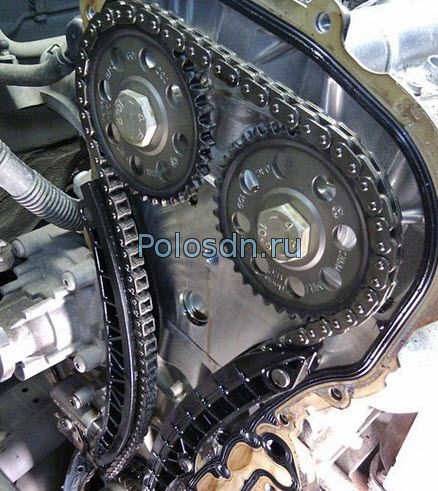

Регулировка фаз газораспределительного механизма: 1 - звездочка распределительного вала впускных клапанов; 2 - болт крепления звездочки распределительного вала впускных клапанов; 3 - цепь привода газораспределительного механизма; 4 - болт крепления звездочки распределительного вала выпускных клапанов; 5 - звездочка распределительного вала выпускных клапанов; б - стопор

12.    Снимите крышки распределительных валов

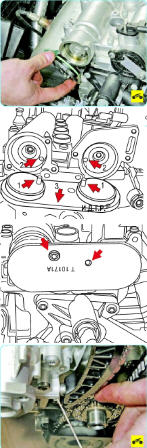

13.    Поверните распределительные валы так, чтобы штифты 1 специального шаблона попали в отверстия 2 распределительных валов, при этом надпись «ТОР» (поз. 3) должна быть сверху

14.    Закрепите шаблон от руки винтом Мб.

15.    Установите звездочки 1 и 5 (см. рис. 5.4) на распределительные валы и зафиксируйте их новыми болтами соответственно 2 и 4 крепления так, чтобы звездочки могли проворачиваться относительно валов с ощутимым натягом. Установите цепь 3 на звездочки.

16.    Натяните цепь привода газораспределительного механизма, вынув фиксирующий штифт из отверстия натяжителя.

17.    Снимите специальный шаблон и затяните болты крепления 2 и 4  моментом 50 Н-м, удерживая стопором 6 звездочки 1 и 5 от проворачивания.

18.    Проверните коленчатый вал по часовой стрелке на один оборот.


Регулировка фаз ГРМ Поло Седан

19.    Установите специальный шаблон и проверьте установку поршня 1 -го цилиндра в положение ВМТ такта сжатия

поршня первого цилиндра в положение ВМТ такта сжатия

20.
Если специальный шаблон распределительных валов вставляется в отверстия распределительных валов до упора без усилий, фазы газораспределения установлены правильно. Если специальный шаблон распределительных валов не вставляется в отверстия распределительных валов, повторите регулировку.
