Система пассивной безопасности Поло седан (SRS). Замена подушек безопасности

  • 16985 Просмотров

Система пассивной безопасности (SRS) автомобиля Volkswagen Polo седан объединяет в комплексе фронтальные и боковые (в зависимости от комплектации) подушки безопасности для водителя и пассажира на переднем сиденье, а также инерционные ремни безопасности для водителя и всех пассажиров.

Система пассивной безопасности Поло седан


Подушки безопасности не заменяют ремни безопасности. Более того, при движении автомобиля водитель и передний пассажир обязательно должны быть пристегнуты ремнями, так как в случае дорожно-транспортного происшествия сработавшая подушка безопасности сама может нанести тяжелую травму не пристегнутому ремнем человеку. Кроме того, ремнями безопасности обязательно должны быть пристегнуты пассажиры на заднем сиденье. При аварии непристегнутый пассажир на заднем сиденье может нанести травмы и серьезные увечья всем пассажирам, находящимся в салоне автомобиля.

В систему SRS входят следующие элементы:

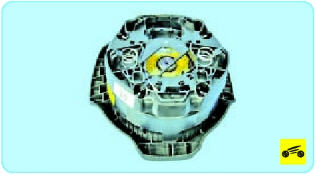

модуль подушки безопасности водителя


-    модуль подушки безопасности водителя. расположенный в ступице рулевого колеса и состоящий из сложенной оболочки подушки и газогенератора;

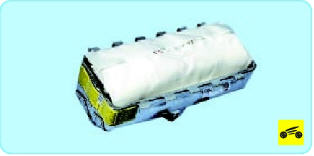

-    модуль подушки безопасности переднего пассажира, находящийся в панели приборов со стороны пассажира и состоящий из сложенной оболочки подушки и газогенератора;



-    модули боковых подушек безопасности (в зависимости от комплектации), расположенные в спинках передних сидений;

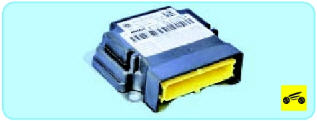

-    электронный блок управления, установленный под консолью панели приборов и управляющий системой;

-    боковые датчики удара (в зависимости от комплектации), передающие информацию об ускорении в блок управления системой;

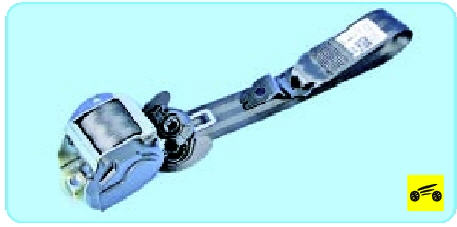

-    ремни безопасности.


Силу и направление удара при дорожно-транспортном происшествии определяет электронный блок управления (ЭБУ) системой пассивной безопасности. В зависимости от комплектации на автомобиль устанавливают боковые подушки безопасности, в этом случае для их срабатывания устанавливают датчики бокового удара. По сигналам этих датчиков блок управления активирует боковые подушки безопасности.


К дополнительным элементам системы пассивной безопасности также можно отнести подголовники, установленные на спинках сидений водителя, переднего пассажира и на спинке заднего сиденья. Подголовники предотвращают повреждение шейных позвонков людей, сидящих в автомобиле, при сильном ударе сзади и при срабатывании подушек безопасности.









Меняем подушку безопасности водителя


1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.


Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.

Приступать к последующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее 15 мин после отключения электропитания.

Запрещается разборка модуля подушки безопасности.

Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

Не допускается воздействие на модуль подушки безопасности температуры выше 95 'С.

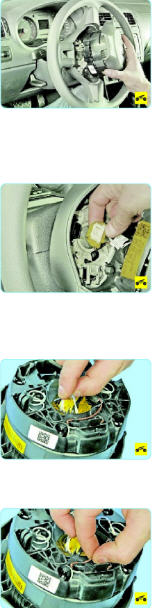

2.    Вставьте ключ в замок зажигания и разблокируйте рулевую колонку. Опустите рулевую колонку в крайнее нижнее положение

3.    Поверните рулевое колесо влево на 90°. Вам потребуется отвертка с плоским лезвием.








4. Вставьте отвертку в отверстие кожуха рулевого колеса...

5. ...и. поднимая ее вверх, отожмите фиксатор модуля подушки безопасности водителя.

6.    Поверните рулевое колесо вправо на 180°, через отверстие в кожухе отожмите фиксатор модуля подушки безопасности водителя с другой стороны и отсоедините подушку от рулевого колеса.

7.    Поверните рулевое колесо в положение, соответствующее прямолинейному движению.
8.    Отожмите фиксатор колодки жгута проводов модуля подушки безопасности водителя к разъему контактного кольца подушки безопасности и звукового сигнала.

9.    Снимите модуль подушки безопасности с рулевого колеса.

10.    При необходимости снимите колодку жгута проводов с модуля подушки безопасности водителя, для этого отсоедините наконечник провода звукового сигнала от клеммы.

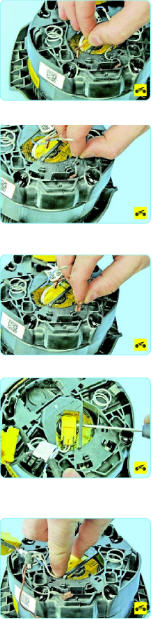

11.    Извлеките провод из держателя на модуле подушки безопасности...







Система пассивной безопасности Поло седан (SRS)

12. ...и отсоедините наконечник провода.

13. Извлеките провод «массы» из держателя на модуле подушки безопасности...

14. ...и отсоедините наконечник провода.

15. Подденьте отверткой фиксирующую скобу колодки жгута проводов модуля подушки безопасности...

16. ...поднимите скобу.









17.    ...и отсоедините колодку жгута проводов от модуля подушки безопасности.

18.    Установите подушку безопасности водителя в порядке, обратном снятию.









Меняем подушку безопасности пассажира




Вам потребуются: торцовая головка «на 10», отвертка с плоским лезвием.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.






Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.

Приступать к последующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее 15 мин после отключения электропитания.

Запрещается разборка модуля подушки безопасности.

Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

Не допускается воздействие на модуль подушки безопасности температуры выше 95 'С.

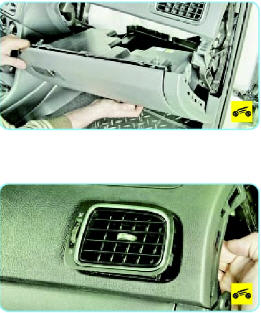

2. Снимите вещевой ящик










3. Через проем в торце панели приборов отожмите фиксаторы бокового сопла системы отопления, кондиционирования и вентиляции салона...

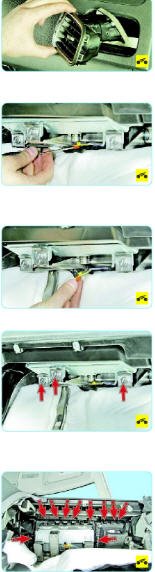

4. ...и извлеките сопло из проема панели приборов.

5. Подценвте отверткой и опустите вниз фиксатор колодки жгута проводов модуля подушки безопасности переднего пассажира...

6. ...и отсоедините колодку от модуля.










7. Выверните три болта крепления модуля подушки безопасности переднего пассажира к кронштейнам кузова.

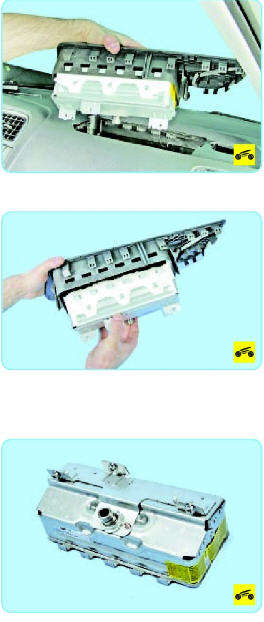

8. Отожмите фиксаторы крепления накладки модуля подушки безопасности переднего пассажира к панели приборов...

9. ...и снимите модуль










10. Вы ведите фиксаторы модуля подушки безопасности из пазов накладки панели приборов...


11.    ...и снимите модуль подушки безопасности.

12.    Установите модуль подушки безопасности переднего пассажира и все детали в порядке, обратном снятию.
