Система питания двигателя Поло седан

Топливная поло седан


В состав системы питания входят элементы следующих систем:

-    системы подачи топлива, включающей в себя топливный бак, модуль электрического топливного насоса, топливный филвтр, трубопроводы, шланги, топливную рампу с форсунками;

-    системы воздухоподачи, состоящей из воздушного фильтра, воздухоподводящего рукава и дроссельного узла;

-    системы улавливания паров топлива, в которую входят адсорбер, клапан продувки адсорбера и соединителвные трубопроводы.

Топливная поло седан



Функциональное назначение системы подачи топлива - обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Двигатель оборудован электронной системой управления с распределенным впрыском топлива. В системе распределенного впрыска топлива функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены: форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается дроссельным узлом. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Управляет системой впрыска топлива и системой зажигания электронный блок управления двигателем (ЭБУ, контроллер), непрерывно контролирующий с помощвю соответствующих датчиков нагрузку и тепловое состояние двигателя, скорость движения автомобиля, оптималвноств процесса сгорания в цилиндрах.

Особенностью системы впрыска автомобиля Volkswagen Polo седан является синхронность срабатывания форсунок в соответствии с фазами газораспределения (блок управления двигателем получает информацию от датчика фазы). Контроллер включает форсунки последователвно, через 720° поворота коленчатого вала. Однако на режимах пуска и динамических режимах работы двигателя исполвзуется асинхронный метод подачи топлива без синхронизации с вращением коленчатого вала.

датчик концентрации кислорода в отработавших газах

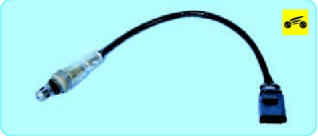

Основным датчиком для системы впрыска топлива является датчик концентрации кислорода в отработавших газах (лямбда-зонд). В выпускном коллекторе, объединенном с каталитическим нейтрализатором отработавших газов (катколлектор), установлен управляющий датчик концентрации кислорода, который совместно с блоком управления двигателем и форсунками образует контур управления составом топливо воздушной смеси, подаваемой в двигатель. По сигналам датчика блок управления двигателем определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптималвноств состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени. Зафиксировав отклонение состава от оптимального 1:14 (соответственно топливо и воздух), обеспечивающего наиболее эффективную работу каталитических нейтрализаторов отработавших газов, блок управления с помощью форсунок изменяет состав смеси. Поскольку датчик концентрации кислорода включен в цепв обратной связи блока управления двигателем, контур управления составом топливовоздушной смеси является замкнутым. Помимо управляющего датчика, в приемной трубе системы выпуска отработавших газов установлен еще и диагностический датчик концентрации кислорода. По составу газов, прошедших через нейтрализатор, он определяет эффективность работы системы управления двигателем. Если блок управления двигателем по информации, полученной от диагностического датчика концентрации кислорода, фиксирует превышение нормы токсичности отработавших газов, не устраняемое тарировкой системы управления, то он включает в комбинации приборов сигнальную лампу неисправности двигателя и заносит в память код ошибки для последующей диагностики.

Топливный бак


Топливный бак Поло Седан. отформованный из специальной пластмассы, установлен под полом кузова в его задней части и прикреплен двумя сталвными хомутами. Для того чтобы пары топлива не попадали в атмосферу бак соединен трубопроводом с ацсорбером системы улавливания паров топлива. Во фланцевое отверстие в верхней части бака устанавливают топливный модуль, в левой части выполнены патрубки для присоединения наливной трубы и шланга вентиляции. Из топливного модуля, включающего в себя насос, филвтр грубой очистки топлива и регулятор давления, топливо через выносной топливный филвтр подается в топливную рампу закрепленную на головке блока цилиндров. Из топливной рампы топливо впрыскивается форсунками во впускную трубу.

Топливопроводы системы питания комбинированные в виде соединенных между собой трубопроводов и резиновых шлангов.


Шланги системы питания изготовлены по особой технологии из маслобензостойких материалов. Применение шлангов, отличающихся по конструкции от рекомендованных, может привести к отказу системы питания, а в некоторых случаях и к пожару.
Топливный модуль включает в себя электрический насос, топливный филвтр, регулятор давления топлива и датчик указателя уровня топлива.

Топливный модуль


Топливный модуль Поло Седан обеспечивает подачу топлива и установлен в топливном баке, что снижает вероятноств образования паровых пробок, так как топливо подается под давлением, а не за счет разрежения. Кроме этого улучшается смазывание и охлаждение деталей топливного насоса.

Топливный насос Поло седан погружной, с электроприводом, роторного типа. Насос установлен в топливном модуле, расположенном в топливном баке. Топливный насос обеспечивает подачу топлива из топливного бака через топливную магистралв в топливную рампу под давлением (номиналвное давление топлива в режиме холостого хода примерно 270-310 кПа).

>

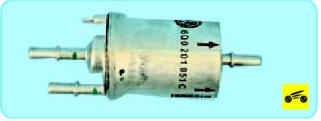

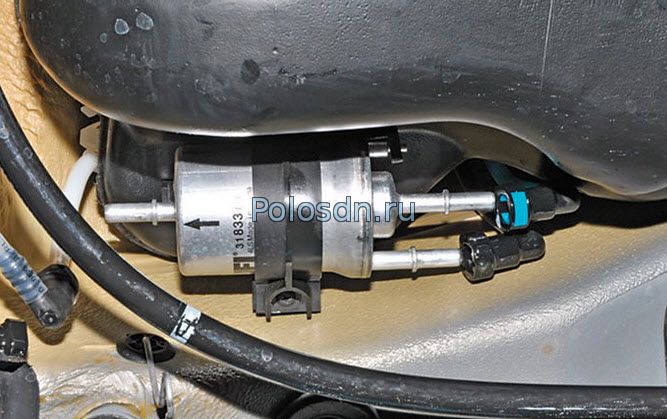

Фильтр очистки топлива Поло Седан полнопоточный, установлен на кронштейне топливного бака. При засорении фильтра его необходимо заменить.

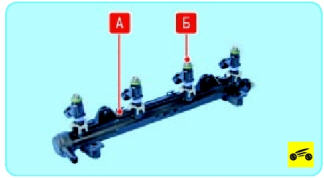

Топливная рампа А. представляющая собой пустотелую трубчатую деталв с отверстиями для установки форсунок Б. служит для подачи топлива к форсункам и закреплена на впускной трубе. Форсунки уплотнены в гнездах резиновыми кольцами. Рампа с форсунками в сборе вставлена хвостовиками форсунок в отверстия впускной трубы и закреплена двумя болтами.

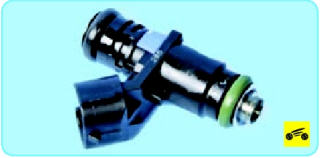

Форсунка впрыска топлива Поло седан своими распылителями входят в отверстия впускной трубы. В отверстиях впускной трубы форсунки уплотнены резиновыми уплотнителвными колвцами. Форсунка предназначена для дозированного впрыска топлива в цилиндр двигателя и представляет собой высокоточный электромеханический клапан, в котором игла запорного клапана прижата к седлу пружиной. При подаче электрического импульса от блока управления на обмотку электромагнита игла поднимается и открывает отверстие распылителя - топливо подается во впускную трубу Количество топлива, впрыскиваемого форсункой, зависит от длителвности электрического импульса.

Воздушный фильтр установлен на двигателе. Фильтрующий элемент бумажный, плоский, с большой площадью фильтрующей поверхности. Воздушный фильтр соединен воздухоподводящим рукавом с дросселвным узлом.

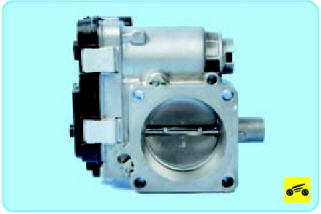

Дроссельный узел, представляющий собой простейшее регулирующее устройство, служит для изменения количества основного воздуха, подаваемого во впускную систему двигателя, установлен на входном фланце впускной трубы и прикреплен четырьмя болтами. На входной патрубок дросселвного узла надет формованный воздухоподводящий резиновый рукав, закрепленный хомутом и соединяющий дроссельный узел с воздушным фильтром.

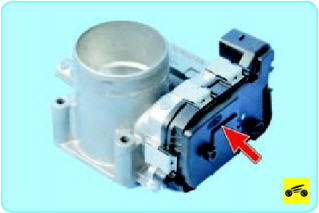

В состав дросселвного узла входит датчик положения дросселвной заслонки и регулятор холостого хода.

Регулятор холостого хода


Регулятор холостого хода представляет собой электромагнитный клапан, управляемый сигналами блока управления двигателем.

Блок управления двигателем, обработав сигналы от датчиков, определяет необходи-моств открытия клапана регулятора и передает импульсы на выводы регулятора. При каждом управляющем импупвсе клапан регулятора перемещается относительно седла на определенную величину. Во впускную трубу через каналы в дроссельном узле поступает дополнительный воздух. Определяя разрежение во впускной трубе двигателя, блок управления стремится поддерживатв его на заданном уровне, периодически открывая и закрывая клапан регулятора холостого хода, обеспечивая тем самым подачу постоянного количества дополнительного воздуха для поддержания постоянной частоты вращения коленчатого вала на режиме холостого хода. Изменяя величину открытия и закрытия клапана регулятора, блок управления компенсирует значительное увеличение или уменьшение количества подаваемого воздуха, вызванное его подсосом через негерметичную впускную систему или. напротив, засорением воздушного филвтра.

Включение дополнительных агрегатов вызывает увеличение нагрузки двигателя, сопровождающееся снижением частоты вращения коленчатого вала в режиме холостого хода и изменением разрежения во впускной трубе, что также компенсируется блоком управления с помощвю регулятора.

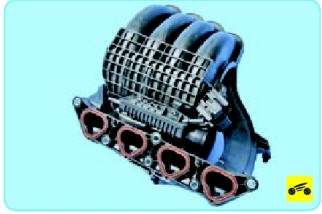

Впускная труба по своим каналам обеспечивает поступление необходимого количества воздуха непосредственно в камеры сгорания каждого из четырех цилиндров.

Система улавливания паров топлива предотвращает выход из системы питания в атмосферу паров топлива, неблагоприятно влияющих на экологию окружающей среды.

В системе применен метод поглощения паров угольным адсорбером. Устройство системы описано ниже
