Система управления двигателем Поло Седан, датчики, неисправности, диагностика

  • 17804 Просмотра

Двигатели, устанавливаемые на Поло Седан, оборудованы электронной системой управления двигателем с распределенным впрыском топлива. Эта система обеспечивает выполнение современных норм по токсичности выбросов и испарениям при сохранении высоких ходовых качеств и низкого расхода топлива.

Управляющим устройством в системе является электронный блок управления (ЭБУ). На основе информации, полученной от датчиков. ЭБУ рассчитывает параметры регулирования впрыска топлива и управления углом опережения зажигания. Кроме того, в соответствии с заложенным алгоритмом ЭБУ управляет работой электродвигателя вентилятора системы охлаждения двигателя и электромагнитной муфты включения компрессора кондиционера, выполняет функцию самодиагностики элементов системы и оповещает водителя о возникших неисправностях.

Система управления двигателем Поло Седан


При выходе из строя отдельных датчиков и исполнительных механизмов ЭБУ включает аварийные режимы, обеспечивающие работоспособность двигателя.

Количество топлива, подаваемого форсунками, определяется продолжительностью электрического сигнала от ЭБУ. Электронный блок отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность сигнала). Для увеличения количества подаваемого топлива длительность сигнала увеличивается, а для уменьшения подачи топлива - уменьшается.



ЭБУ поло седан


Система управления двигателем, наряду с электронным блоком управления, включает в себя датчики, исполнительные устройства, разъемы и предохранители.

Электронный блок управления связан электрическими проводами со всеми датчиками системы. Получая от них информацию, блок выполняет расчеты в соответствии с параметрами и алгоритмом управления, хранящимися в памяти программируемого постоянного запоминающего устройства (ППЗУ), и управляет исполнительными устройствами системы. Вариант программы, записанный в память ППЗУ обозначен номером, присвоенным данной модификации ЭБУ.

Блок управления обнаруживает неисправность, идентифицирует и запоминает ее код, даже если отказ неустойчив и исчезает (например, из-за плохого контакта). Сигнализатор неисправности системы управления двигателем в комбинации приборов гаснет через 10 с после восстановления работоспособности отказавшего узла.

После ремонта хранящийся в памяти блока управления код неисправности необходимо стереть. Для этого отключите питание блока на 10 с (выньте предохранитель цепи питания электронного блока управления или отсоедините провод от клеммы «минус» аккумуляторной батареи).

Блок питает постоянным током напряжением 5 и 12 В различные датчики и выключатели системы управления. Поскольку электрическое сопротивление цепей питания высокое, сигнализатор, подключенный к выводам системы. не загорается. Для определения напряжения питания на выводах ЭБУ следует применять вольтметр, внутреннее сопротивление которого не менее 10 МОм.

ЭБУ не пригоден для ремонта, поэтому в случае отказа его необходимо заменить.

 диагностический разъем Поло седан


Для обмена данными с ЭБУ служит диагностический разъем, расположенный в салоне с левой стороны под панелью приборов около крышки монтажного блока предохранителей. К диагностическому разъему подключается сканирующее устройство для считывания информации об ошибках, хранящихся в памяти ЭБУ. для проверки датчиков и исполнительных механизмов в реальном времени, для управления исполнительными механизмами и перепрограммирования ЭБУ.

Датчик положения коленчатого вала Поло седан


Датчик положения коленчатого вала предназначен для синхронизации работы электронного блока управления двигателем с угловым положением коленчатого вала. Действие датчика основано на эффекте Холла.

Датчик установлен напротив задающего диска на коленчатом валу. При вращении коленчатого

вала зубья диска изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Блок управления по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки.

При отказе датчика пуск двигателя невозможен.



Датчик положения распределительного вала Поло седан


Датчик положения распределительного вала (датчик фазы) индуктивного типа установлен в крышке головки блока цилиндров. При вращении впускного распределительного вала выступы на его передней шейке изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Сигналы датчика используются ЭБУ для организации фазированного впрыска топлива в соответствии с порядком работы цилиндров, а также для управления изменением фаз газораспределения в зависимости от режима работы двигателя. При возникновении неисправности в цепи датчика положения распределительного вала электронный блок заносит в память ее код и включает сигнальную лампу в комбинации приборов.

Датчик температуры охлаждающей жидкости Поло седан


Датчик температуры охлаждающей жидкости установлен в системе охлаждения двигателя. Чувствительным элементом датчика является термистор, электрическое сопротивление которого изменяется обратно пропорционально температуре. При низкой температуре охлаждающей жидкости (-20 °С) сопротивление термистора составляет около 15 кОм, при повышении температуры до +80 °С сопротивление уменьшается до 320 Ом.

Электронный блок питает цепь датчика температуры постоянным «опорным» напряжением. Напряжение сигнала датчика достигает максимального значения на холодном двигателе и снижается по мере его прогрева. По значению напряжения электронный блок определяет температуру двигателя и учитывает ее при расчете регулировочных параметров впрыска и зажигания. При отказе датчика или нарушениях в цепи его подключения ЭБУ устанавливает код неисправности и запоминает его.

В корпусе датчика установлен также дополнительный термистор для управления указателем температуры охлаждающей жидкости в комбинации приборов.
Датчик положения дроссельной заслонки установлен на корпусе дроссельной заслонки и связан с осью дроссельной заслонки.

Датчик представляет собой потенциометр, на один конец которого подается «плюс» напряжения питания (5 В), а другой конец которого соединен с «массой».

С третьего вывода потенциометра (от ползунка) идет выходной сигнал к электронному блоку управления.

Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), напряжение на выходе датчика изменяется. При закрытой дроссельной заслонке оно ниже

0,5 В. Когда заслонка открывается, напряжение на выходе датчика растет, при полностью открытой заслонке оно должно быть более 4 В.

Отслеживая выходное напряжение датчика, ЭБУ корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (те. по желанию водителя).

Датчик положения дроссельной заслонки Поло седан


Датчик положения дроссельной заслонки не требует регулировки, так как блок управления воспринимает холостой ход как нулевую отметку.

Управляющий датчик концентрации кислорода Поло седан


Управляющий датчик концентрации кислорода применяется в системе впрыска с обратной связью и установлен перед каткол-лектором. Для корректировки расчетов длительности импульсов впрыска используется информация о наличии кислорода в отработавших газах, эту информацию выдает управляющий датчик концентрации кислорода. Содержащийся в отработавших газах кислород реагирует сдатчиком, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода - бедная смесь) до 1 В (низкое содержание кислорода - богатая смесь).

Отслеживая выходное напряжение датчика концентрации кислорода, блок управления определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то электронный блок управления дает команду на обогащение смеси; если смесь богатая (высокая разность потенциалов) - на обеднение смеси.

 Диагностический датчик концентрации кислорода Поло седан


Диагностический датчик концентрации кислорода установлен в отверстие приемной трубы после катколлектора, работает по тому же принципу что и управляющий датчик.

Сигнал, вырабатываемый диагностическим датчиком концентрации кислорода, указывает на наличие кислорода в отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика.

Информация от каждого датчика поступает в блок управления в виде сигналов низкого (от 0,1 В) и высокого (до 0,9 В) уровня. При сигнале низкого уровня блок управления получает информацию о высоком содержании кислорода. Сигнал высокого уровня свидетельствует о низком содержании кислорода в отработавших газах.

Постоянно отслеживая напряжение сигнала датчиков, блок управления корректирует количество впрыскиваемого форсунками топлива. При низком уровне сигнала датчика на входе в катколлектор (бедная топливовоздушная смесь) количество подаваемого топлива увеличивается, при высоком уровне сигнала (богатая смесь) - уменьшается.

Датчик детонации Поло седан


Датчик детонации прикреплен к верхней части блока цилиндров в зоне между 2-м и 3-м цилиндрами и улавливает аномальные вибрации (детонационные удары) в двигателе. Чувствительным элементом датчика детонации является пьезокристаллическая пластинка. При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с возрастанием интенсивности детонационных ударов. Электронный блок по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.

В процессе работы ЭБУ использует также данные о скорости автомобиля, получаемые от блока управления ABS. На версиях автомобиля, не оборудованных ABS. для этой цели используется датчик скорости, установленный в коробке передач, или отдельный датчик частоты вращения правого переднего колеса.

 Датчик абсолютного давления во впускной трубе Поло седан


Датчик абсолютного давления во впускной трубе преобразует разрежения в этой трубе в электрическое напряжение, по значению которого ЭБУ определяет нагрузку двигателя. Датчик установлен на впускной трубе. Выходное напряжение датчика изменяется в соответствии с давлением во впускной трубе - от 4,0 В (при полностью открытой дроссельной заслонке) до 0,79 В (при закрытой заслонке). При неработающем двигателе блок управления по напряжению датчика определяет атмосферное давление и адаптирует параметры регулирования впрыска к конкретной высоте над уровнем моря. Значения атмосферного давления, хранящиеся в памяти, периодически обновляются при равномерном движении автомобиля и во время полного открытия дроссельной заслонки.


Прежде чем снимать любые узлы системы управления впрыском топлива, отсоедините провод от клеммы «минус» аккумуляторной батареи.

Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

Не подвергайте ЭБУ температуре выше 65 ‘С в рабочем состоянии и выше 80 ‘С - в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

Не отсоединяйте от ЭБУ и не присоединяйте к нему провода при включенном зажигании.

Перед проведением электросварочных работ на автомобиле отсоединяйте провода от аккумуляторной батареи и колодки жгута проводов от ЭБУ.

Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 МОм. Электронные узлы, применяемые в системе впрыска топлива, рассчитаны на очень малое напряжение, поэтому легко могут быть повреждены электростатическим разрядом. Для того чтобы не допустить повреждения ЭБУ, не прикасайтесь руками к его выводам. Для диагностики системы управления двигателем во всех случаях требуется специальное сканирующее устройство, поэтому при возникновении неисправностей системы обращайтесь на специализированный сервис.

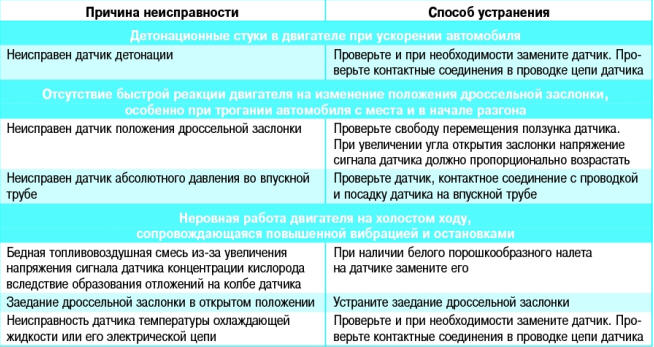

Неисправности Поло седан
