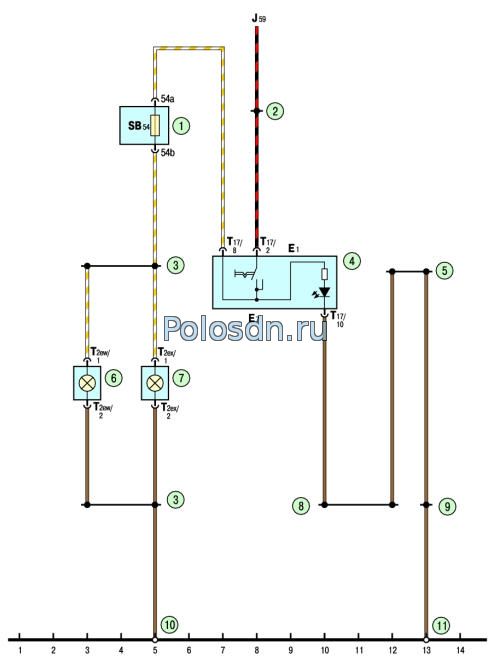

Схема Противотуманные фары Поло Седан

1 - монтажный блок в панели приборов; 2 - соединение в жгуте проводов комбинации приборов и органов управления; 3 - соединение с «массой» в правом жгуте проводов моторного отсека; 4 - выключатель противотуманных фар; 5 - соединение с «массой» в жгуте проводов комбинации приборов и органов управления; б - левая противотуманная фара; 7 - правая противотуманная фара; 8 - соединение с «массой» в жгуте проводов передней панели; 9 - соединение с «массой» в жгуте проводов комбинации приборов и органов управления; 10 - точка соединения с массой спереди на левом лонжероне; 11 - точка соединения с «массой» под центральной консолью вблизи рычага переключения

Схема Противотуманные фары Поло Седан
