Схема Задние фонари Поло Седан

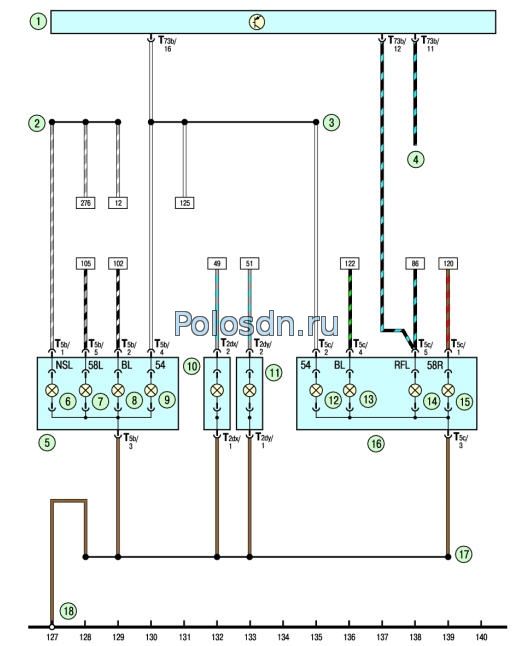

Задние фонари Поло Седан: 1 - блок управления электрооборудованием; 2 - соединение (задние противотуманные фонари) в жгуте проводов комбинации приборов и органов управления; 3 - соединение в жгуте проводов комбинации приборов и органов управления; 4- монтажный блок в панели приборов; 5 - левый задний фонарь; 6 - лампа левого противотуманного фонаря; 7 - лампа левого заднего габаритного огня; 8 - лампа левого заднего указателя поворота; 9 - лампа левого стоп-сигнала; 10 - фонарь освещения номерного знака левый; 11 - фонарь освещения номерного знака правый; 12 - лампа правого стоп-сигнала; 13 - лампа правого заднего указателя поворота; 14 - лампа правого фонаря света заднего хода; 15 - лампа правого заднего габаритного огня; 16 - правый задний О фонарь; 17 - соединение с «массой» в заднем жгуте проводов; 18 - точка соединения с «массой» на левой стойке

Схема Задние фонари Поло Седан
