Тормозная система Поло Седан - Неисправности

  • 9783 Просмотра

Автомобиль Volkswagen Polo седан оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке. Рабочая система двухконтурная, с диагональным соединением тормозных механизмов передних и задних колес. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой - левого переднего и правого заднего.


Тормозной механизм переднего колеса Поло седан

Тормозной механизм переднего колеса Поло седан: 1 - тормозной шланг; 2 - клапан выпуска воздуха; 3 - направляющие пальцы суппорта (находятся внутри защитных втулок); 4 - направляющая колодок; 5 - тормозные колодки (наружная не видна, так как закрыта суппортом); б - суппорт тормозного механизма; 7 - тормозной диск



 Главный тормозной цилиндр поло седан

Главный тормозной цилиндр поло седан: 1 - главный тормозной цилиндр; 2 - пробка бачка главного тормозного цилиндра; 3 - бачок главного тормозного цилиндра; 4 - датчик уровня тормозной жидкости; 5 - вакуумный усилитель тормозов


При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.




В гидравлический привод включен вакуумный усилитель. На автомобили в комплектациях Comfortline и Highline установлены анти-блокировочная система (ABS) и, по заказу, входящая в нее система курсовой устойчивости (ESP).

Стояночная тормозная система с тросовым приводом на тормозные механизмы задних колес.

Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками 5  и диском 7, с плавающей скобой. Подвижная (плавающая) скоба представляет собой суппорт 6 с однопоршневым рабочим цилиндром. Направляющая 4 колодок выполнена за одно целое с поворотным кулаком. Подвижная скоба прикреплена направляющими пальцами 3, ввернутыми в резьбовые отверстия направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены пластмассовыми втулками. В полости рабочего цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском. При торможении поршень под давлением жидкости прижимает внутреннюю колодку к диску, под воздействием силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску при этом силы прижатия колодок оказываются одинаковыми. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, в результате чего между колодками и диском образуется небольшой зазор.


Главный тормозной цилиндр   типа «тандем» гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Первая камера связана с правым передним и левым задним тормозными механизмами, вторая - с левым передним и правым задним.

На главный цилиндр через резиновые соединительные втулки установлен бачок 3, горловина которого закрыта пробкой 2, а внутренняя полость разделена перегородками на два отсека. Каждый отсек питает одну из камер главного тормозного цилиндра.

При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.

В верхней половине корпуса бачка установлен датчик 4 уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнальная лампа неисправного состояния тормозной системы.

Вакуумный усилитель Поло седан


Вакуумный усилитель Поло седан 5 , установленный между механизмом педали и главным тормозным цилиндром, при торможении создает за счет разрежения во впускной трубе двигателя через шток и поршенв первой камеры главного цилиндра дополнительное усилие, пропорциональное усилию от педали.

В шланге, соединяющем вакуумный усилитель с впускной трубой, установлен обратный клапан. Он удерживает разрежение в усилителе при его падении во впускной трубе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.

Тормозной механизм заднего колеса барабанный, с автоматической регулировкой зазора между колодками и барабаном. Тормозные колодки 1 и 7  приводятся в действие одним гидравлическим рабочим цилиндром 5 с двумя поршнями. Оптимальный зазор между барабаном и колодками поддерживается механическим регулятором, состоящим из клина 13, распорной планки 3 и пружины 12. По мере износа накладок колодок пружина 12 оттягивает клин 13 в увеличивающийся зазор между пазом распорной планки и ребром передней колодки, компенсируя этот зазор.
Стояночный тормоз, приводимый в действие механически, состоит из рычага, установленного на основании кузова между передними сиденвями, переднего троса с регулировочным устройством и уравнителем, к которому присоединены два задних троса. Наконечники задних тросов соединены с разжимными рычагами тормозных механизмов задних колес. Разжимные рычаги воздействуют на задние тормозные колодки 7 после упора передних колодок 1 в тормозной барабан через распорную планку 3.

Трос 10 стояночного тормоза, натягиваясв, поворачивает разжимной рычаг 9 и через распорную планку прижимает переднюю колодку к тормозному барабану. Получив жесткий упор о распорную планку, разжимной рычаг прижимает к тормозному барабану заднюю колодку. После опускания рычага стояночного тормоза колодки отходят от барабана под действием стяжных пружин 6 и 11.

Стояночный тормоз не требует особого ухода.

Антиблокировочная система тормозов (ABS) состоит из датчиков частоты вращения колес, выключателя стоп-сигналов, гидроэлектронного блока управления и сигналвной лампы. Кроме того, антиблокировочная система оборудована системой самодиагностики, выявляющей неисправности ее компонентов, и предусматривает функции поддержания работы при отказах системы.

Тормозной механизм заднего колеса Поло седан

Тормозной механизм заднего колеса Поло седан: 1 - передняя тормозная колодка; 2 - щит тормозного механизма; 3 - распорная планка; 4 - верхняя стяжная пружина; 5 - рабочий цилиндр; б - оттяжная пружина распорной планки; 7 - задняя тормозная колодка; 8 - опорная стойка; 9 - разжимной рычаг привода стояночного тормоза; 10 - трос привода стояночного тормоза; И - нижняя стяжная пружина; 12 - пружина механизма регулировки зазоров; 13 - клин механизма регулировки зазоров


Гидроэлектронный блок управления Поло седан

Гидроэлектронный блок управления


ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, что предотвращает блокировку колес.

Система ABS обеспечивает следующие преимущества:

-    объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;

-    сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.

Гидроэлектронный блок управления (модуль) ABS  получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес. После включения зажигания модулв ABS подает напряжение на датчики, в которых используется эффект Холла. Датчики генерируют выходной сигнал в виде прямоугольных импульсов. Сигнал изменяется пропорционально частоте вращения импульсного кольца датчика, встроенного в уплотнение подшипника передней ступицы и непосредственно в заднюю ступицу.

На основе этой информации гидроэлектронный блок управления определяет оптимальный режим торможения колес.

Для диагностики и ремонта антиблоки ровочной системы тормозов требуются специальное оборудование и оснастка, поэтому в случае выхода ее из строя обращайтесв на специализированную станцию технического обслуживания.

Гидравлическая система тормозов объединена в единое целое металлическими трубками и шлангами. Система заполнена специалвной тормозной жидкостью DOT-4.


 Некоторые водители, стремясь поменьше изнашивать тросы стояночного тормоза, стараются реже им пользоваться.

Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность, его заклинивает, в результате трос обрывается. Поэтому пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Свободный ход педали тормоза при неработающем двигателе должен быть примерно 1,0-8,0 мм. Слишком малый свободный ход свидетельствует о неправильной начальной установке педали тормоза или заедании рабочего цилиндра, обусловливает повышенный расход топлива и ускоренный износ тормозных колодок. Слишком большой свободный ход - признак сверхнормативных зазоров в механизме педали или нарушения герметичности гидропривода тормозной системы. Если свободный ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», в системе воздух. Если полный ход педали начинает увеличиваться, система негерметична.

Если при торможении педаль тормоза всегда начинает вибрировать, вероятнее всего, покороблены тормозные диски. К сожалению, в такой ситуации их надо только менять, причем сразу оба. Периодически появляющаяся и исчезающая вибрация педали при резком торможении автомобиля, оснащенного анти-блокировочной системой тормозов, сопровождает работу этой системы и не является признаком неисправности.

Если при торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры: возможно, потребуется их замена.

Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку направляющих пальцев суппорта. После замены тормозных колодок до начала движения обязательно несколько раз нажмите на педаль тормоза - поршни в рабочих цилиндрах должны встать на место.

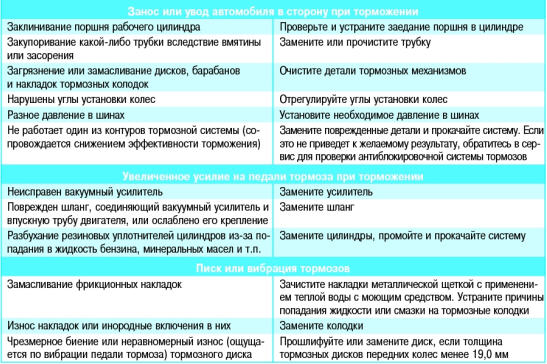

Тормозная система Поло Седан неисправности
Тормозная система Поло Седан
