Установка сигнализации Пандора на Поло седан

  • 14540 Просмотров
Установка сигнализации Пандора на Поло седан


Автомобильные охранные системы семейства Pandora DXL CAN BUS (3100/3170/3300/3500) позволяют осуществлять подключение охранной системы к современным автомобилям, оснащенным цифровой CAN-шиной с малым количеством точек подключения и минимальным вмешательством в штатную проводку

Пандора на Поло седан

Для установки системы на автомобиль VW Polo Sedan необходимо подключить систему в соответствии со схемой установки, приведенной в «Руководстве по монтажу» и выбрать код модели автомобиля 1118 в «Таблице настроек CAN-адаптера» (Меню программирования IV)

Основную информацию о состоянии автомобиля система Pandora DXL получает от информационной CAN-шины автомобиля (подключение к витой паре).

Центральный замок, световая сигнализация управляются только по аналоговым подключениям.



Читаемые статусы, исполняемые команды по CAN-шине

 Читаемые статусы, исполняемые команды по CAN-шине


Рекомендуемые настройки

Для настройки системы используйте Таблицу программируемых настроек:

-    п. IV.1 - выбор модели авто - 1118;

-    п. I.8.8 - разрешить «Запирание дверей при начале движения и отпирание при выключении зажигания» для повышения безопасности и комфорта.

Перечень подключений

•    Питание +12В и "масса";

•    CAN-шина;

•    RF-модуль;

•    светодиодный индикатор, кнопка «Валет»;

•    управление Центральным Замком;

•    управление «поворотниками»;

•    сирена;

•    датчики температуры двигателя и салона.

Расположение базового блока Пандора


Расположение базового блока Пандора

Базовый блок системы удобно расположить в нише за магнитолой.

Подключение к CAN-шине Поло седан


Подключение к CAN-шине Поло седан

Наиболее удобное место подключения к CAN-шине - витая пара в жгуте за приборной панелью.

Подключение:
              оранжево-белый (Pandora) - к  оранжево-черному (CAN-H);
              оранжево-черный (Pandora) - к оранжево-коричневому (CAN-L).

Подключение электропитания


Подключение электропитания

Наиболее удобное место подключения питания - провода питания магнитолы.

Подключение:
+12 Вольт -     красно-желтый провод;
«масса» -  коричневый провод.

Подключение аварийки


Подключение аварийки

Для подключения к управлению световой сигнализацией используйте жгут включателя аварийного сигнала

Подключение: к сигнальному бело-синему проводу. Управление по «минусу».

Подключение центрального замка


Подключение центрального замка

Для управления центральным замком используйте жгут двери водителя в левой кик-панели.

Открытие ЦЗ - к коричнево-зеленому проводу.

Закрытие ЦЗ - к тому же коричнево-зеленому проводу через сопротивление 1 кОм.

Расположение провода зажигания


Расположение провода зажигания

Провод зажигания черно-синий

Находится в жгуте блока предохранителей под рулем

Расположение предохранителя бензонасоса


Расположение предохранителя бензонасоса

Предохранитель 10А бензонасоса находится в блоке предохранителей под рулем.

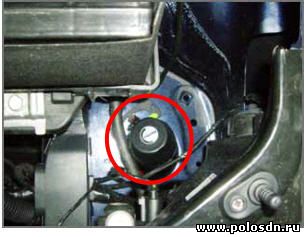

Расположение концевика капота


Расположение концевика капота

Концевой выключатель капота удобно расположить над левой фарой.


Расположение сирены


Расположение сирены

Сирену удобно расположить в нише за левой фарой.
