VW Jetta с 2010 года установка сигнализации - бесключевой обход

  • 501 Просмотр

Подключение сигнализации на Фольксваген Джетта 6 с 2010 по 2018 год подключение бесключевого обходчика штатного иммо

Подключение Кан Джетта 6

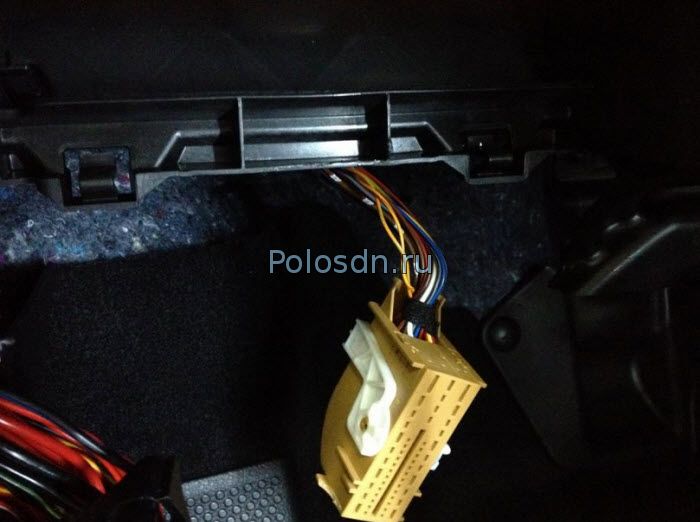

CAN-A Крайний коричневый разъем блока BCM.

Крайний коричневый разъем блока BCM

CAN-A

CAN-H оранжево-зеленый
CAN-L оранжево-коричневый

CAN-B - Чтение кодов ошибок Диагностический разъем OBD2

Чтение кодов ошибок

CAN-H Пин №6 (оранжево-черный)
CAN-L Пин №14 (оранжево-коричневый)

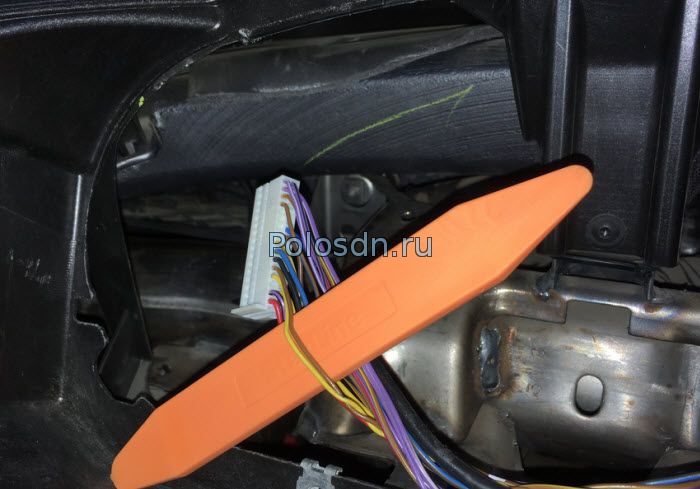

- Обход штатного иммобилайзера Разъем приборной панели.

Разъем приборной панели

CAN-H Пин №28 (коричневый)
CAN-L Пин №29 (жёлтый)

управление светом Крайний коричневый разъем блока BCM.

управление светом

Альт. управление коричнево-красный

Автозапуск Джетта 6

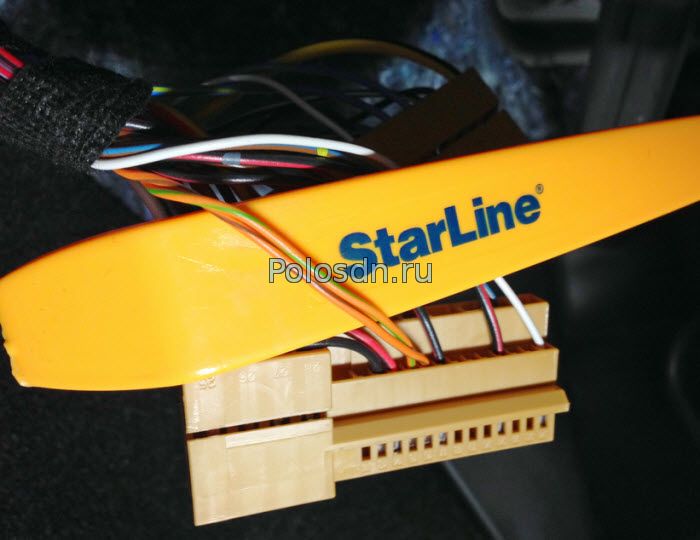

Разъём реле стартера для Джетта с кнопкой Старт-Стоп.

Стартер (+) Красный

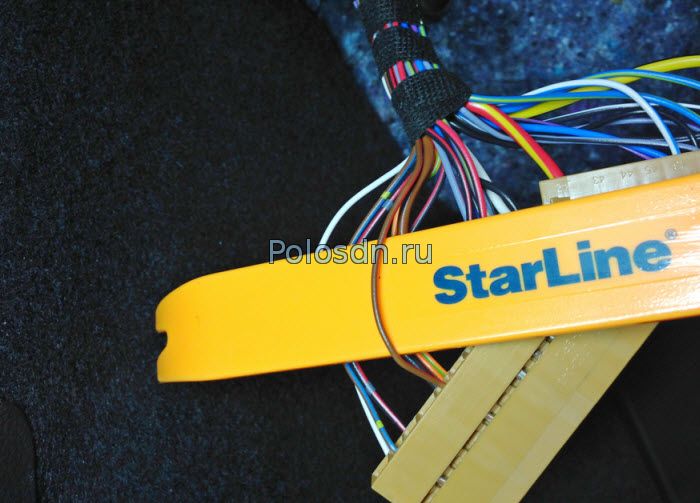

Крайний коричневый разъём блока ВСМ для Джетта с кнопкой Старт-Стоп.

Зажигание 1 (+) Пин №31 (чёрный)

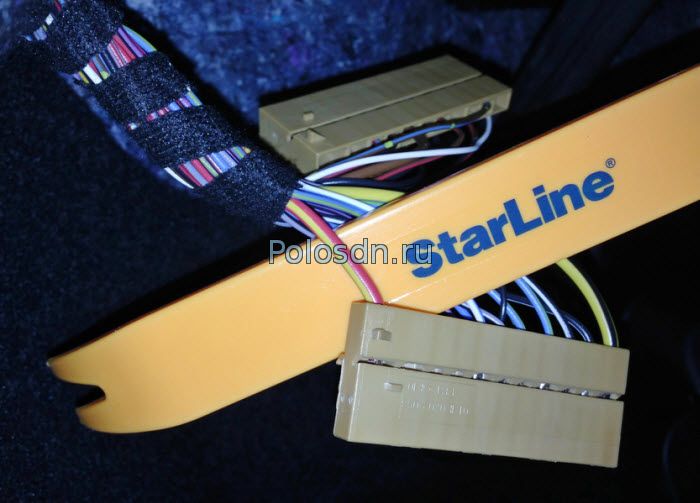

Крайний коричневый разъем блока BCM для Джетта с замком зажигания.

разъем блока BCM для Джетта

Питание +12 Пин №42 (красно-жёлтый)

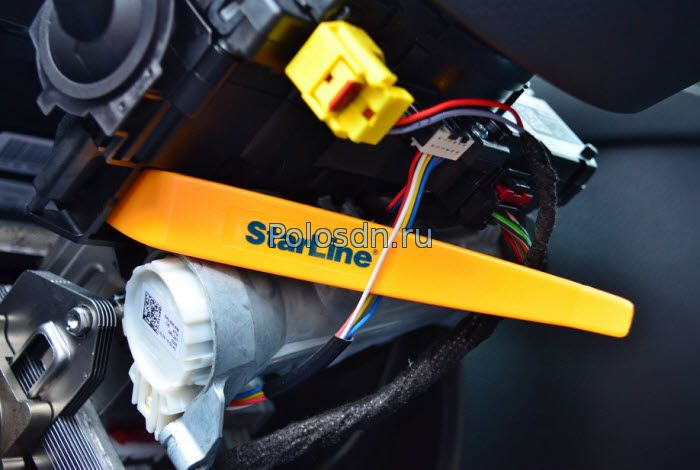

Разъём замка зажигания для Джетта с замком зажигания.

Разъём замка зажигания Джетта

Стартер

Ключ в замке Пин №3 (жёлтый)
Зажигание 1 (+) Пин №4 (синий)
Стартер (+) Пин №2 (белый)

Джетта 6 автозапуск
