Замена замка зажигания Поло Седан


Выключатель (замок) зажигания с механическим запорным устройством, антенным блоком иммобилизатора, датчиком положения ключа и электрической контактной группой закреплен на корпусе рулевой колонки за рулевым колесом. Электрическая контактная группа выключателя и запорное устройство связаны друг с другом, работают синхронно и приводятся в действие ключом зажигания.

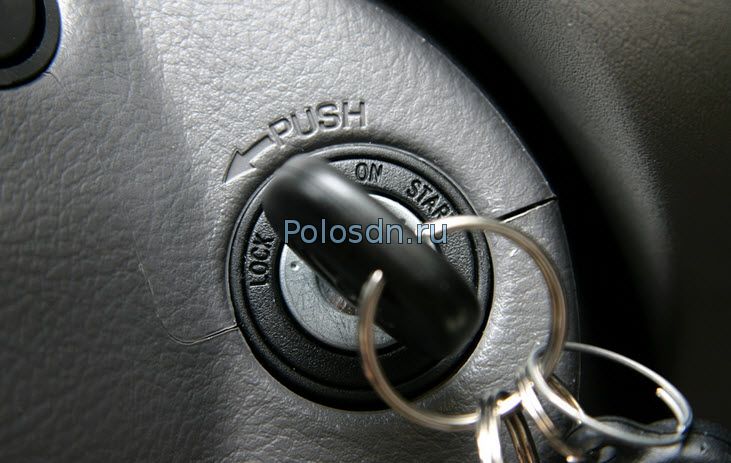

замок зажигания Поло Седан


Вам потребуются: отвертки с плоским и крестообразным лезвием.



Иммобилайзер Поло Седан


1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите подушку безопасности

3. Снимите рулевое колесо


4. Снимите нижнюю часть кожуха рулевой колонки


Замена замка зажигания Поло Седан


5. Отверткой отожмите фиксатор.

6. ...и отсоедините колодку проводов антенного блока иммобилизатора


Антенный блок иммобилизатора закреплен на цилиндре замка и не может быть заменен отдельно.

7. Вставьте ключ в замок зажигания и поверните его в положение II. Вставьте стальную проволоку в отверстие рядом с прорезью для ключа зажигания и попадите проволокой в отверстие стопорного рычага внутри замка, а затем, прилагая усилие в направлении, показанном стрелкой, разблокируйте проволокой стопорный рычаг..



Замена замка зажигания Поло Седан


Так выглядит стопорный рычаг в разблокированном положении (для наглядности показано на снятом цилиндре замка).
8. ...и извлеките цилиндр из корпуса замка рулевой колонки.


Запрещается приводить в действие замок рулевой колонки без цилиндра (личинки), иначе замок заблокируется и его придется заменить.
Для установки цилиндра замка выполните следующие операции.

1.    Вставьте ключ в цилиндр замка зажигания и поверните его в положение II.

2.    Разблокируйте проволокой стопорный рычаг цилиндра замка.

3.    Вставьте цилиндр в корпус замка рулевой колонки.

4.    Извлеките проволоку из цилиндра замка и проверьте надежность крепления цилиндра в корпусе замка рулевой колонки.

5.    Подсоедините колодку жгута проводов к антенному блоку иммобилизатора.

6.    Установите остальные детали в порядке, обратном снятию.

Снимаем замок зажигания Поло Седан


Вам потребуются: сверло, электродрель.

Выключатель (замок) зажигания прикреплен к рулевой колонке с помощью металлической скобы, зафиксированной двумя болтами с самосрезающимися головками.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.    Снимите подушку безопасности

3.    Снимите рулевое колесо

Замена замка зажигания Поло Седан

4.    Снимите кожух рулевой колонки

5. Снимите подрулевые переключатели


7. Отожмите отверткой фиксатор колодки жгута проводов антенного блока иммобилизатора...
8. ...и отсоедините колодку (для наглядности показано со снятым блоком подрулевых переключателей).

9. Отожмите фиксатор колодки жгута проводов датчика положения ключа в замке зажигания...
10. ...и отсоедините колодку.

Замена замка зажигания Поло Седан
11. Подденьте отверткой и сдвиньте вниз стопор колодки жгута проводов контактной группы выключателя (замка) зажигания...
12. ...и отсоедините колодку от контактной группы.

13. Высверлите головку болта верхнего.

14.    ...и нижнего креплений выключателя (замка) зажигания и снимите выключатель.

15.    Установите выключатель (замок) зажигания и затяните новые болты крепления до отрыва головки.

16.    Установите все детали в порядке, обратном снятию.
