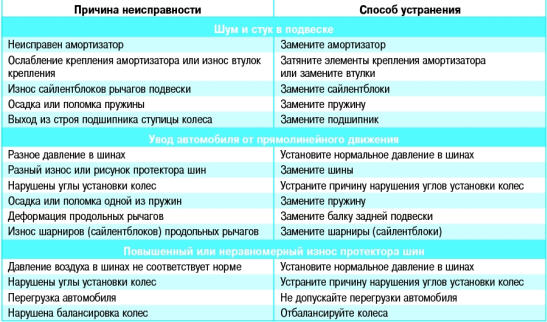

Задняя подвеска Поло седан, особенности, неисправности

Задняя подвеска полузависимая, рычажно-пружинная с продольными рычагами 5, шарнирно закрепленными на кузове автомобиля и связанными между собой поперечной балкой 3. Верхние и нижние концы пружины 2, упираются на упругие резиновые прокладки. К рычагам 5 приварены кронштейны, к которым, в свою очередь, прикреплены ступицы задних колес со щитами тормозных механизмов задних колес. Впереди к рычагам подвески приварены втулки, в которые запрессованы резинометаллические шарниры 4 (сайлентблоки).

На рычагах 5 подвески болтами закреплены нижние концы гидравлических амортизаторов двустороннего действия. Верхние концы амортизаторов прикреплены к кузову.



Задняя подвеска Поло седан

Элементы задней подвески Поло Седан : 1 - амортизатор: 2 - пружина: 3 - рычаг балки; 4 - сайлент-блок рычага; 5 - балка: S - кронштейн рычага балки; 7 - крышка гайки; 8 - гайка ступичного узла; 9 - ступичный узел заднего колеса; 10 - ось заднего колеса; 11 - тарельчатая шайба; 12 -верхняя прокладка пружины; 13 - кронштейн рычага

Расположение элементов задней подвески на Поло седан

 Расположение элементов задней подвески на Поло седан: 1 - амортизатор задней подвески; 2 - пружина задней подвески; 3 - балка задней подвески; 4 - шарнир (сайлентблок) рычага задней подвески; 5 - рычаг задней подвески



ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ДЕТАЛЕЙ ЗАДНЕЙ ПОДВЕСКИ НА Поло Седан


Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными задними колесами).

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов (балки задней подвески), деталей задка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, состояние (осадку) пружин подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

-    признаки старения резины;

-    механические повреждения.

На резинометаллических шарнирах не допускаются:

-    признаки старения, трещины;

-    одностороннее выпучивание резинового массива.

Дефектные детали замените.

Проверьте, нет ли механических повреждений (деформаций, трещин и пр.) элементов подвески.


При проверке внимательно осмотрите следующее.
1.    Резиновые втулки и затяжку резьбовых соединений нижних и верхних шарниров креплен и амортизаторов.

2.    Амортизаторы. Потеки жидкости и запотевание не допускаются.

3.    Проверьте с помощью монтажной лопатки состояние шарниров (сайлентблоков) рычагов задней подвески. Упираясь монтажной лопаткой в кронштейн кузова, попытайтесь покачать рычаг подвески. Если есть люфты в шарнире, замните резинометаллический шарнир (сайлентблок).

4.    Подшипники ступиц задних колес.

5.    Пружины задней подвески.

Обратите внимание на систему выпуска отработавших газов. Посторонние стуки, издаваемые ею, часто принимают за стук в задней подвеске. Применение нестандартных деталей или обрыв элементов подвески глушителя может вызвать сильный стук, особенно при перегазовках. При проверке остановите двигатель, внимательно осмотрите систему выпуска, проверьте надежность крепления и подвеску глушителя. Взявшись за конец выхлопной трубы, покачайте глушитель вверх-вниз и из стороны в сторону - стуков быть не должно.
