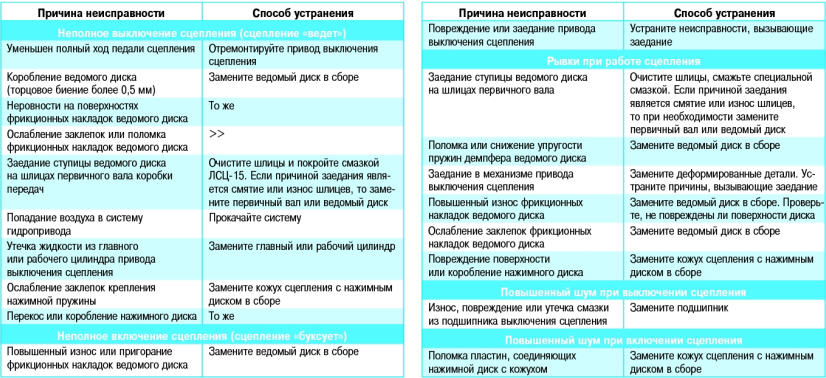

Сцепление Поло Седан - неисправности

  • 29531

На автомобили Volkswagen Polo седан, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной

Нажимной диск смонтирован в стальном штампованном кожухе 3, прикрепленном шестью болтами к маховику 1 двигателя.

Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском.

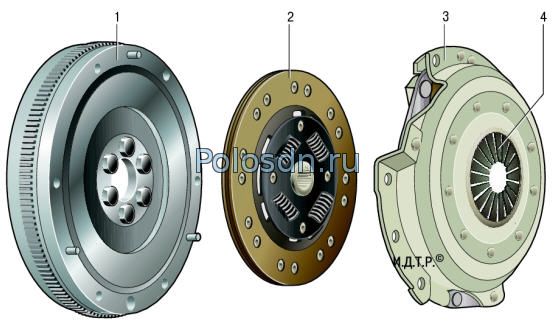

Сцепление Поло седан

Сцепление Поло седан: 1 - маховик; 2 - ведомый диск; 3 - кожух сцепления с нажимным диском; 4 - диафрагменная пружина


Подшипник выключения сцепления 1 установлен на направляющей втулке 2, прикрепленной двумя болтами к картеру 4 сцепления, и перемещается по втулке вилкой 3, опирающейся на шаровую опору, ввернутую в картер сцепления, которую, в свою очередь, приводит в действие рабочий цилиндр гидропривода выключения сцепления. Подшипник закреплен на вилке с помощью двух пружинных фиксаторов. Вилка зафиксирована на шаровой опоре также пружинным фиксатором.

Гидравлический привод выключения сцепления состоит из главного цилиндра 3 , установленного в моторном отсеке, рабочего цилиндра 14, трубопровода 10, включающего в себя трубку и шланги, а также педали 8 сцепления, соединенной с толкателем главного цилиндра фиксатором 4, кронштейн которой прикреплен гайками к щиту передка кузова. В исходное положение педаль возвращается пружиной.

Главный цилиндр соединен шлангом 5 с бачком 1, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). Рабочий цилиндр 14 прикреплен болтами 12 к картеру коробки передач 17 и воздействует своим штоком на вилку 3 . В гидроприводе выключения сцепления используется тормозная жидкость. Регулировка привода выключения сцепления при эксплуатации не предусмотрена.


Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, и ведомый диск при этом «пробуксовывает» и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой даже чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.

Пробуксовку сцепления можно легко определить по тахометру. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцеплению требуется ремонт.
