Подключаем сигнализацию Пандора с запуском двигателя и обходчиком иммобилайзера по Can
Прокладку проводов через отверстия необходимо осуществлять через специальные резиновые втулки.

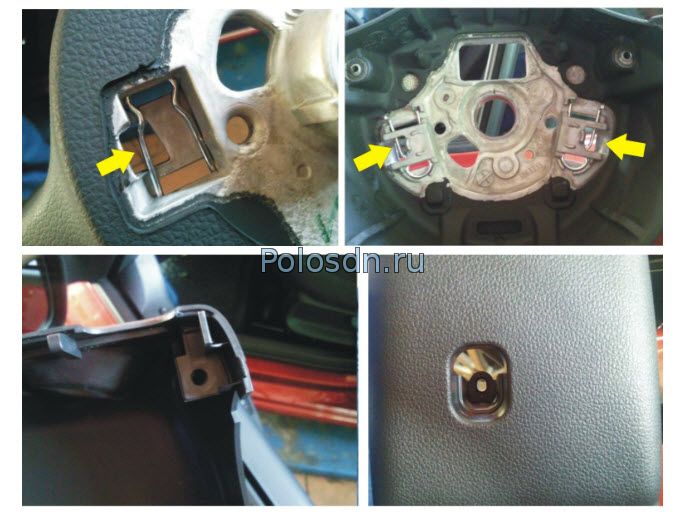

Для того чтобы подключиться к проводам замка зажигания необходимо снять подушку безопасности, рулевое колесо и кожух рулевой колонки.
Надавить на пружинные усики с обратной стороны рулевого колеса. Лучше использовать широкую шлицевую отвертку.
Центральный замок, световая сигнализация управляются только по аналоговым подключениям.
К CAN – шине автомобиля удобно подключиться за панелью приборов.
Провода разъема панели приборов: Оранжево/черный – CAN HIGH; оранжево/коричневый – CAN LOW.

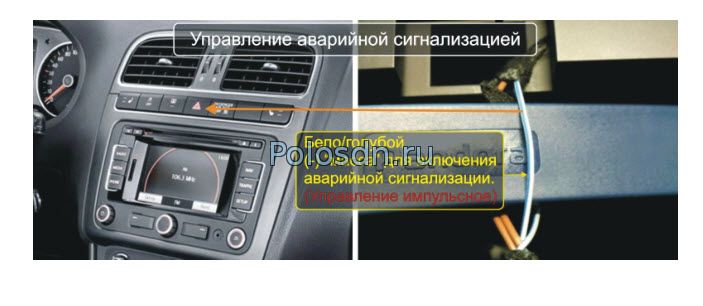

Управление аварийной сигнализацией можно подключить к проводу кнопки включения.
Для управления центральным замком используется провод жгута двери водителя, проходящий в левой кик-панели.
Управление отпиранием и запиранием замками дверей производится по одному проводу путем подачи (-) «массы»
Открытие ЦЗ – подключение (-) «массы» к коричнево-зеленому проводу.
Закрытие ЦЗ - подключение (-) «массы» через сопротивление -1 кОм. к тому же коричнево-зеленому проводу

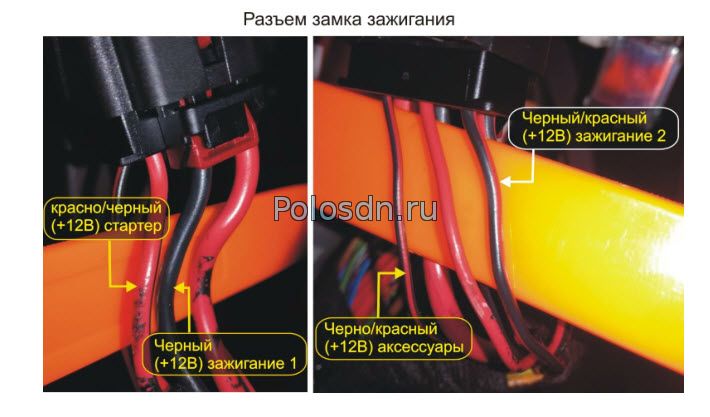

Подключение цепей для реализации автозапуска происходит непосредственного к проводам разъема замка зажигания
Черно/красный – Аксессуары (+12В).
Черный – Зажигание 1 (+12В);
Черно/красный – Зажигание 2 (+12В);
Красно/черный – Стартер (+12В);

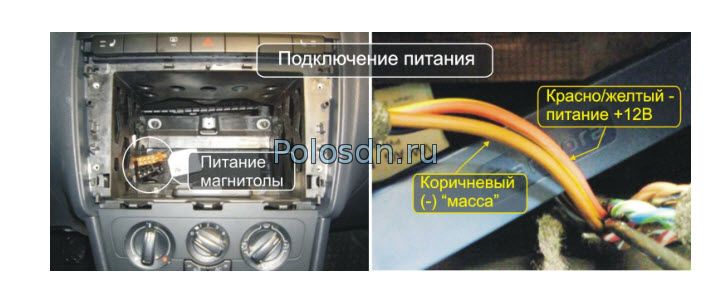

Питание системы можно подключить от проводов питания магнитолы.
Красно/желтый – (+12 В);
Коричневый – (-) «масса».

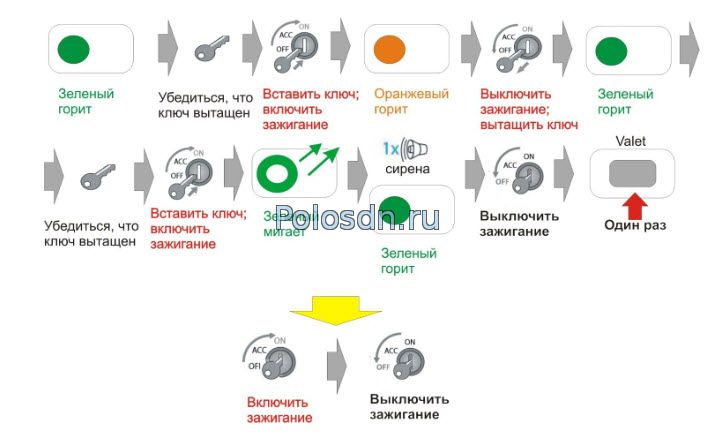

В настройках системы «автозапуск», «обходчик штатного иммобилайзера», «вариант бесключевого обхода» разрешите пункт: «обход по CAN».
