Снимаем блок наружного освещения Поло Седан
Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте отверткой крышку торца панели приборов...
3. ...и снимите крышку.
4. В положении «0» нажмите на рукоятку блока управления, немного поверните переключатель за рукоятку по часовой стрелке и выведите блок из отверстия в панели приборов.
5. Отожмите фиксаторы и отсоедините колодку жгута проводов от блока управления наружным освещением.
6. Установите блок управления наружным освещением в порядке, обратном снятию.
ЗАМЕНА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОКОРРЕКТОРОМ СВЕТА ФАР
Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите блок управления наружным освещением
3. Просунув руку в проем торца панели приборов, сожмите фиксаторы блока управления электрокорректором света фар...
Так расположены фиксаторы блока управления электрокорректором света фар с обратной стороны.
4. ...и выведите блок из проема.
5. Отожмите фиксаторы колодки проводов...
6.... и отсоедините колодку от блока.
7. Установите блок управления электрокорректором света фар в порядке, обратном снятию.
Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите головное устройство аудиосистемы
3. Подденьте нижнюю часть блока выключателей и центральных сопел системы отопления кондиционирования и вентиляции салона...
5. Отожмите фиксаторы колодки проводов...
4. ...выведите блок из проема панели приборов
5. ...и разверните блок.
6. Отожмите фиксатор колодки жгута проводов выключателя обогрева переднего сиденья...
7. ...и отсоедините колодку от выключателя.
8. Преодолевая сопротивление фиксаторов, извлеките выключатель обогрева переднего сиденья из блока выключателей и центральных сопел системы отопления кондиционирования и вентиляции салона...
9. ...и снимите выключатель. Аналогично снимите второй выключатель обогрева переднего сиденья, выключатели аварийной сигнализации и обогрева заднего стекла.
10. Установите выключатели и все детали в порядке, обратном снятию.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите блок управления наружным освещением
3. Просунув руку в проем торца панели приборов, сожмите фиксаторы блока управления электрокорректором света фар...
Так расположены фиксаторы блока управления электрокорректором света фар с обратной стороны.
4. ...и выведите блок из проема.
5. Отожмите фиксаторы колодки проводов...
6.... и отсоедините колодку от блока.
7. Установите блок управления электрокорректором света фар в порядке, обратном снятию.
ЗАМЕНА ВЫКЛЮЧАТЕЛЕЙ АВАРИЙНОЙ СИГНАЛИЗАЦИИ, ОБОГРЕВА ПЕРЕДНИХ СИДЕНИЙ И ЗАДНЕГО СТЕКЛА
Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите головное устройство аудиосистемы
3. Подденьте нижнюю часть блока выключателей и центральных сопел системы отопления кондиционирования и вентиляции салона...
4. ...выведите блок из проема панели приборов
5. ...и разверните блок.
6. Отожмите фиксатор колодки жгута проводов выключателя обогрева переднего сиденья...
7. ...и отсоедините колодку от выключателя.
8. Преодолевая сопротивление фиксаторов, извлеките выключатель обогрева переднего сиденья из блока выключателей и центральных сопел системы отопления кондиционирования и вентиляции салона...
10. Установите выключатели и все детали в порядке, обратном снятию.
ЗАМЕНА ВЫКЛЮЧАТЕЛЯ ЗАМКА КРЫШКИ БАГАЖНИКА
Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отсоедините обивку от левой передней двери и отведите ее в сторону
3. Нажмите на фиксатор колодки жгута проводов
4. ...и отсоедините колодку от выключателя замка крышки багажника.
5. Отожмите фиксатор выключателя замка крышки багажника...
6. ...и извлеките выключатель из проема обивки передней двери.
7. Установите выключатель в порядке, обратном снятию.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отсоедините обивку от левой передней двери и отведите ее в сторону
3. Нажмите на фиксатор колодки жгута проводов
4. ...и отсоедините колодку от выключателя замка крышки багажника.
5. Отожмите фиксатор выключателя замка крышки багажника...
6. ...и извлеките выключатель из проема обивки передней двери.
7. Установите выключатель в порядке, обратном снятию.
ЗАМЕНА ВЫКЛЮЧАТЕЛЯ БЛОКИРОВКИ ЗАМКОВ ДВЕРЕЙ
Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте отверткой крышку подлокотника левой передней двери...
3. ...и, преодолевая сопротивление фиксаторов, снимите крышку.
4. Отожмите отверткой фиксатор колодки жгута проводов...
5. ...и отсоедините колодку от выключателя.
6. Отожмите фиксаторы выключателя.
7. ...и извлеките его из проема подлокотника.
8. Установите выключатель и все детали в порядке, обратном снятию.

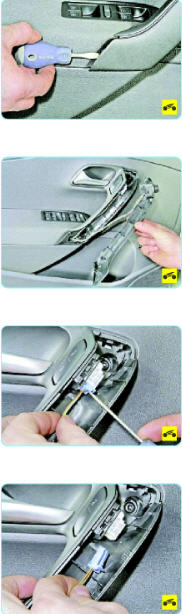

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте отверткой крышку подлокотника левой передней двери...
4. Отожмите отверткой фиксатор колодки жгута проводов...
5. ...и отсоедините колодку от выключателя.

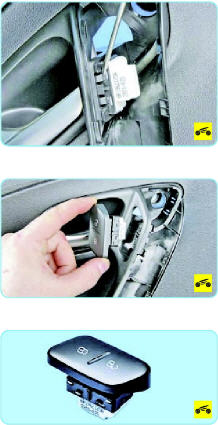

6. Отожмите фиксаторы выключателя.
7. ...и извлеките его из проема подлокотника.
8. Установите выключатель и все детали в порядке, обратном снятию.
