Снимаем кулису АКПП Поло седан

  • 7848 Просмотров

Снимают и устанавливают кулису рычага управления механической коробкой передач практически аналогично. Различие в количестве тросов управления коробкой передач.

Вам потребуется: торцовая головка «на 13», ключ-шестигранник «на 5», пассатижи.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

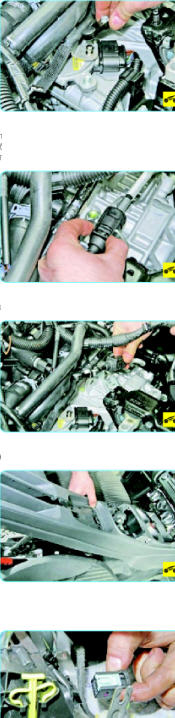

2.    В моторном отсеке снимите наконечник троса управления коробкой передач с рычага блока управления, преодолевая упругое сопротивление пружинного фиксатора.

3. Сожмите два фиксатора наконечника оболочки троса управления коробкой передач...

4.    ...и отсоедините трос от кронштейна на коробке передач.


Снимаем кулису АКПП Поло седан


5. Снимите облицовку тоннеля поля

6.    Отсоедините от кулисы селектора колодку жгута проводов, нажав на ее фиксатор

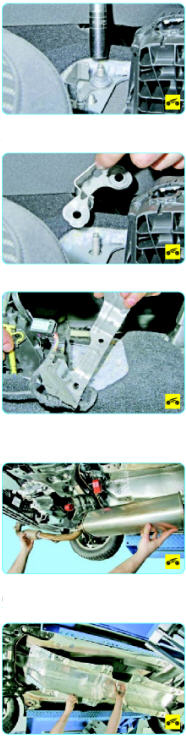

7.    Отверните четыре гайки крепления кулисы селектора к основанию кузова...

9.    ...и передний кронштейны со шпилек.

10.    Установите автомобиль на подъемник или смотровую канаву.

11.    Снимите приемную трубу с дополнительным глушителем

12. Снимите термоэкран блока дополнительного глушителя и приемной трубы

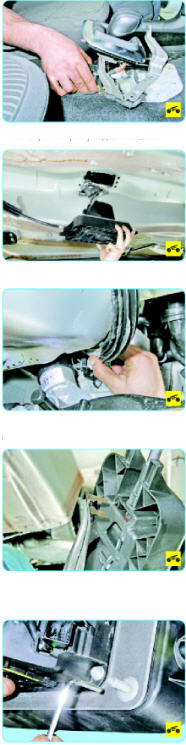

13. Опустите кулису под автомобиль...
14. ...где ее должен принять помощник.

Снимаем кулису АКПП Поло седан


15. Снизу автомобиля отсоедините трос от держателя на кузове.
16. Захватив пассатижами, извлеките фиксирующую скобу наконечника оболочки троса из паза в нижней крышке кулисы.

Снимаем кулису АКПП Поло седан


17. Вывернув четыре болта крепления нижней крышки кулисы...

18. ...снимите крышку и кулису в сборе с тросом.

Снимаем кулису АКПП Поло седан

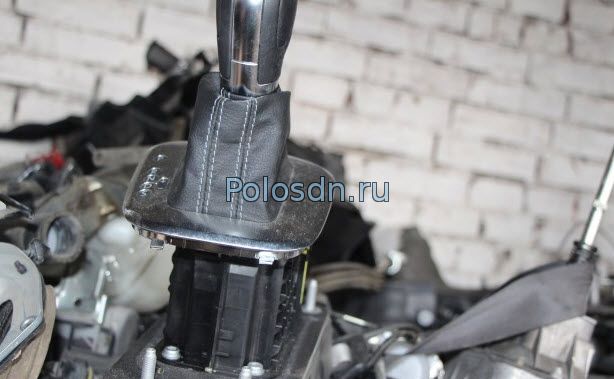

Так выглядит кулиса селектора управления коробкой передач, снятая с автомобиля. Несмотря на то, что половины корпуса кулисы соединены между собой винтами, корпус представляет собой неразборную конструкцию, так как его половины дополнительно склеены между собой. В связи с этим доступ к наконечнику троса для его отсоединения невозможен, и кулису необходимо заменять в сборе с тросом. Разборка кулисы в случае ее повреждения также не имеет смысла, так как детали кулисы в отдельности в запасные части не поставляют.

кулиса АКПП Поло седан



19.    Установите кулису селектора управления коробкой передач и все снятые детали в порядке, обратном снятию.

20.    Отрегулируйте привод управления коробкой передач
