Подключение сигнализации на Skoda Rapid рестайлинг модель с 2017 года

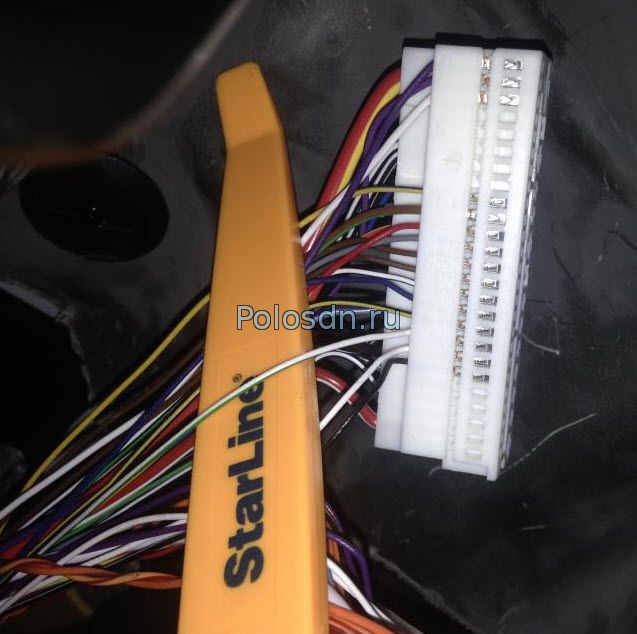

Подключение к Can шине

CAN-A Крайний левый разъем блока управления бортсетью

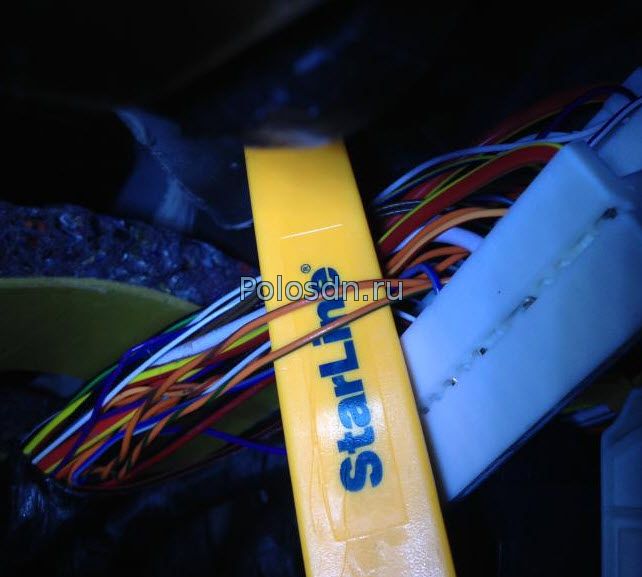

Подключение к Can шине Рапид

Подключение к Can шине Рапид

CAN-H Пин №46 (оранжево-зеленый)
CAN-L Пин №47 (оранжево-коричневый)

CAN-B Диагностический разъем OBD2

Подключение к Can шине Рапид

CAN-H Пин №6 (оранжево-красный)
CAN-L Пин №14 (оранжево-коричневый)

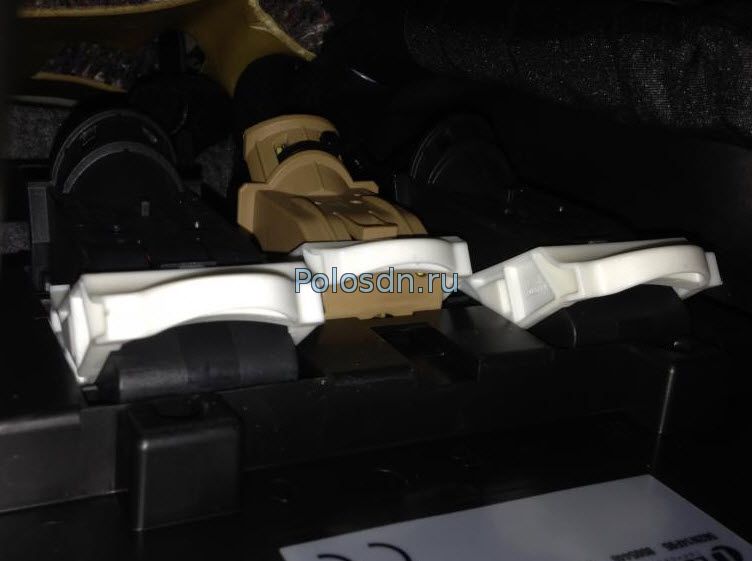

управление светом Крайний левый разъем блока BCM.

управление светом Рапид


Альт. управление Пин №30 (бело-зелёный)

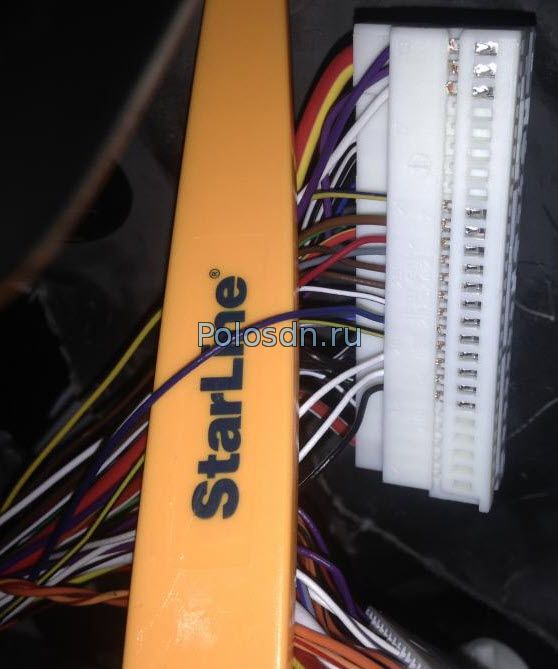

управление ЦЗ

управление ЦЗ Рапид


Альт. управление Пин №28 (синий)
