Точки подключения сигнализации Поло седан

  • 22012 Просмотров
Точки подключения сигнализации Поло седан


Подключения на главном переключателе света:

+12V                    красный

Зажигание         чёрный

АСС                     красно\чёрный



Подключения в жгуте водительской двери:

Багажник открыть «-»                 жёлто\серый             можно слаботочный

Центральный замок:                  коричнево\зелёный

Открыть  «-»

Закрыть  «-» через резистор 1кОм

На Поло седан управление Центральным Замком осуществляется по одному проводу.

Для открывания дверей на него подаётся минус, а для закрывания – минус через резистор 1 кОм.





Подключения на большом чёрном разъёме блока над педалью сцепления



Коричнево \ жёлтый      пин 19

Коричнево \ красный    пин 20

Коричнево \ белый        пин 26

Коричнево \ серый        пин 34



Концевики дверей

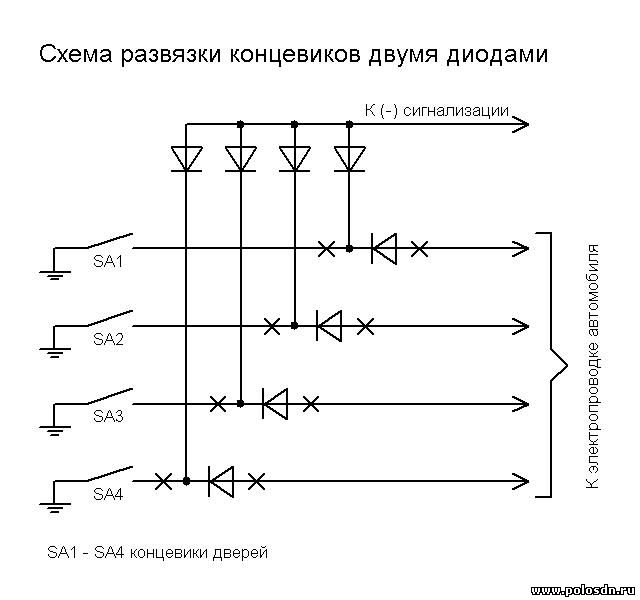

Схема подключения сигнализации к концевикам дверей через два диода


На многих современных автомобилях есть необходимость подключаться к концевику каждой двери отдельно. Естественно, для этого необходимо собрать несложную схему для развязки цепей концевиков друг от друга, и от штатного электрооборудования.

Как правило есть необходимость в таком подключении, когда через определённое время происходит опрос штатного электрооборудования бортовой системы.

Точки подключения сигнализации Поло седан
