Сигнализация на Поло седан с 2020 года

Ссылка на основную публикацию
  • 189 Просмотров

автозапуск поло седан

Точки подключения сигнализации на Polo седан в кузове Mk6 с 2020 года выпуска - все комплектации

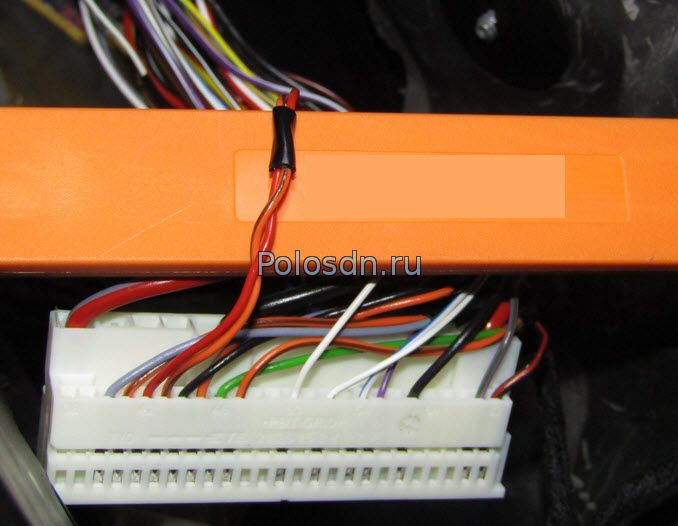

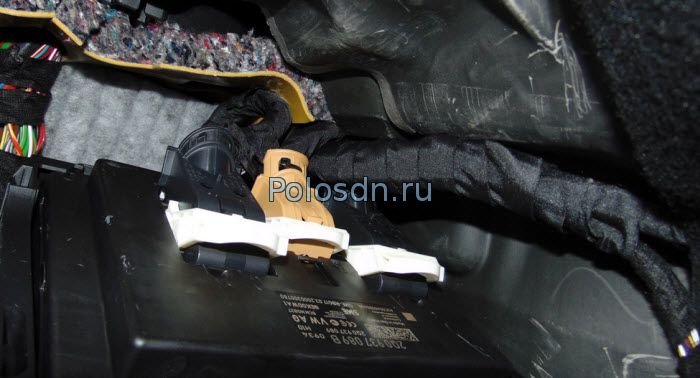

CAN-A Крайний левый разъем блока BCM.

разъем блока BCM

Кан поло седан

CAN-H Пин №46 (зелёный)
CAN-L Пин №47 (оранжево-коричневый)

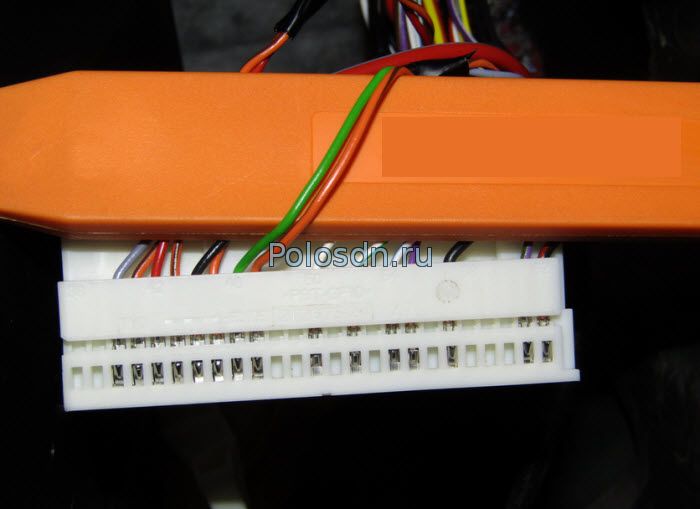

CAN-B Крайний левый разъем блока BCM.

Кан поло седан

CAN-H Пин №42 (красный)
CAN-L Пин №43 (оранжево-коричневый)

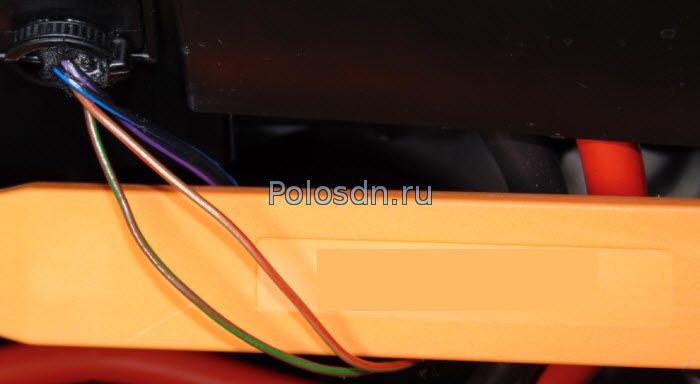

LIN-AB Жгут разъёма водительской двери. В разрыв фиолетово-белого провода.

Жгут разъёма водительской двери

LIN по направлению в авто
LIN по направлению в разъём

Управление ЦЗ Крайний левый разъем блока BCM.

разъем блока BCM

управление Пин №28 (синий)

управление светом Крайний левый разъем блока BCM.

разъем блока BCM

управление Пин №30 (бело-зелёный)

Автозапуск Поло седан с 2020 года

Жгут проводов блока предохранителей в моторном отсеке.

блок предохранителей

Стартер (-) коричнево-зелёный
Стартер (-) коричнево-красный

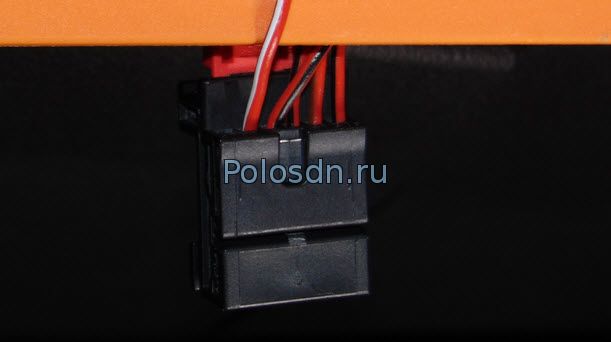

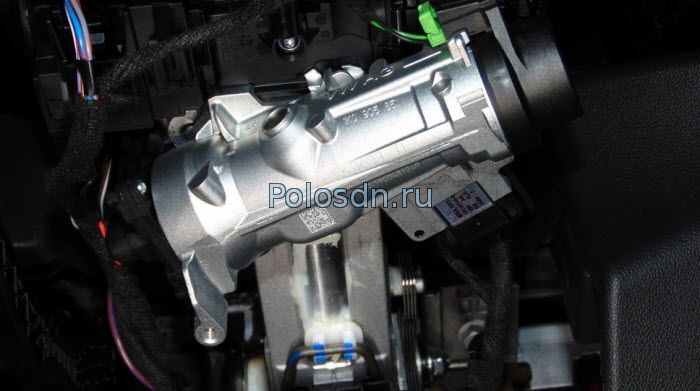

Разъём замка зажигания.

Разъём замка зажигания

Питание +12

Питание +12 Пин №2 (красно-белый)
Ключ в замке (+) Пин №5 (красно-коричневый)
Зажигание 1 (+) Пин №4 (красно-чёрный)
Зажигание 1 (+) Пин №3 (красно-чёрный)
