Система охлаждения Поло Седан

Система охлаждения Поло Седан


Система охлаждения Поло седан: 1 - подводящий шланг радиатора; 2 - пароотводящий шланг, соединяющий радиатор с подогревателем системы вентиляции картера; 3 - радиатор; 4 - датчик температуры охлаждающей жидкости; 5 - распределитель охлаждающей жидкости; 6 - расширительный бачок; 7 - шланг, соединяющий подогреватель системы вентиляции картера с расширительным бачком; 8 - наливной шланг; 9 - подводящий шланг радиатора отопителя; 10 - отводящий шланг радиатора отопителя; 11 - крышка основного термостата; 12 - крышка дополнительного термостата; 13 - отводящий шланг радиатора

Система охлаждения Поло седан


Элементы системы охлаждения Поло седан
Элементы системы охлаждения Поло седан (для наглядности показано с демонтированным впускным трубопроводом): 1 - отводящий шланг радиатора; 2 - подводящий шланг радиатора; 3 - пароотводящий шланг, соединяющий радиатор с подогревателем системы вентиляции картера; 4 - радиатор; 5 - датчик температуры охлаждающей жидкости; 6 - распределитель охлаждающей жидкости; 7 - головка блока цилиндров; 8 - расширительный бачок; 9 - наливной шланг; 10 - шланг, соединяющий подогреватель системы вентиляции картера с расширительным бачком; 11 - насос охлаждающей жидкости; 12 - блок цилиндров; 13 - подводящая труба насоса; 14 - подогреватель системы вентиляции картера; 15 - подводящий шланг радиатора отопителя; 16 - отводящий шланг радиатора отопителя; 17 - крышка основного термостата; 18 - крышка дополнительного термостата

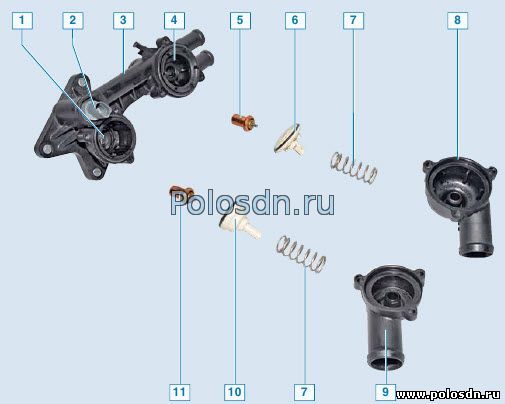

Элементы распределителя охлаждающей жидкости

Элементы распределителя охлаждающей жидкости: 1 - гнездо дополнительного термостата; 2 - датчик температуры охлаждающей жидкости; 3 - корпус распределителя; 4 - гнездо основного термостата; 5 - баллон основного термостата; 6 - клапан основного термостата; 7 - пружина; 8 - крышка основного термостата; 9 - крышка дополнительного термостата; 10 - клапан дополнительного термостата; 11 - баллон дополнительного термостата

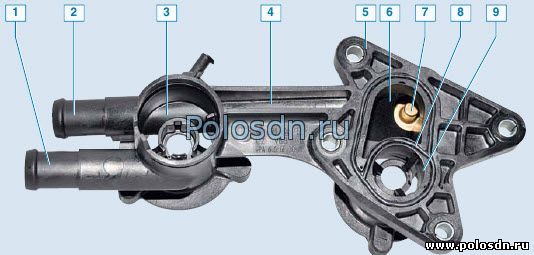

Элементы распределителя охлаждающей жидкости


Элементы распределителя охлаждающей жидкости (вид со стороны головки блока цилиндров): 1 - патрубок шланга отвода жидкости из радиатора отопителя; 2 - патрубок шланга повода жидкости к радиатору отопителя; 3 - гнездо соединения распределителя с подводящей трубой насоса охлаждающей жидкости; 4 - корпус распределителя; 5 - фланец соединения с головкой блока цилиндров; 6 - канал соединения с рубашкой охлаждения головки блока цилиндров; 7 - датчик температуры охлаждающей жидкости; 8 - уплотнительное кольцо; 9 - канал соединения с рубашкой охлаждения блока цилиндров

Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Система состоит из рубашки охлаждения, радиатора с электровентилятором, расширительного бачка, водяного насоса, термостата и шлангов.

Циркуляцию жидкости в системе создает водяной насос. Из насоса жидкость подается в рубашку охлаждения двигателя, омывает цилиндры. камеры сгорания и затем поступает к термостату. В зависимости от положения клапана термостата жидкость подается в водяной насос (при низкой температуре) или радиатор (при высокой температуре). При температуре жидкости свыше 87 °С клапан термостата начинает открываться и жидкость циркулирует по большому кругу - через радиатор системы охлаждения. Кроме того, в систему охлаждения двигателя включен радиатор отопителя салона. Радиатор системы охлаждения обдувается встречным потоком воздуха и электровентилятором, автоматически включающимся при повышении температуры.


Радиатор с горизонтальным потоком жидкости

Радиатор с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. На автомобиле с автоматической коробкой передач в левый бачок устанавливают теплообменник для охлаждения рабочей жидкости коробки. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя и патрубки шлангов, соединяющих радиатор с расширительным бачком.

Пробка расширительного бачка

Крышка расширительного бачка Поло Седан с впускным и выпускным клапанами. Выпускной клапан поддерживает повышенное давление в системе с целью повышения температуры кипения охлаждающей жидкости. Клапан открывается. когда давление становится выше

0,16 МПа (1.16 кгс/см2). При остывании двигателя давление в системе снижается и открывается впускной клапан.



Работа клапанов пробки радиатора очень важна для нормальной работы системы охлаждения. Однако при возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии -к аварийному повышению давлению в системе, что может вызвать повреждение радиатора и шлангов.


Расширительный бачок

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Он изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МIN» и «МАХ» для контроля уровня охлаждающей жидкости, а сверху расположена наливная горловина, закрытая пластмассовой пробкой.




Насос системы охлаждения Поло седан центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем от шкива коленчатого вала. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит. поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.


Водораспределитель состоит из корпуса А и двух термостатов Б с твердым термочувствительным наполнителем, которые поддерживают нормальную рабочую температуру охлаждающей жидкости и сокращают время прогрева двигателя. Термостаты установлены в водораспределителе, который закреплен на головке блока цилиндров. При температуре охлаждающей жидкости до 87 °С термостаты полностью закрыты и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре 87 °С основной термостат начинает открываться, а при 102 °С открывается полностью, обеспечивая доступ охлаждающей жидкости в радиатор. Дополнительный термостат начинает открываться при температуре 102 °С, а при 103 °С открывается полностью, обеспечивая повышенную циркуляцию жидкости через радиатор.



Электровентилятор системы охлаждения (с пластмассовой семилопастной крыльчаткой) служит для дополнительного обдува радиатора воздухом на небольшой скорости движения автомобиля в основном в городских условиях или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора. Электровентилятор включается и выключается по сигналу электронного блока управления двигателем. Причем в зависимости от напряженности теплового режима и алгоритма работы кондиционера электровентилятор может вращаться с малой и большой скоростью. Изменение скоростного режима вентилятора обеспечивается блоком управления двигателем путем подключения дополнительного сопротивления. Электровентилятор в сборе с кожухом установлен на радиаторе системы охлаждения.
